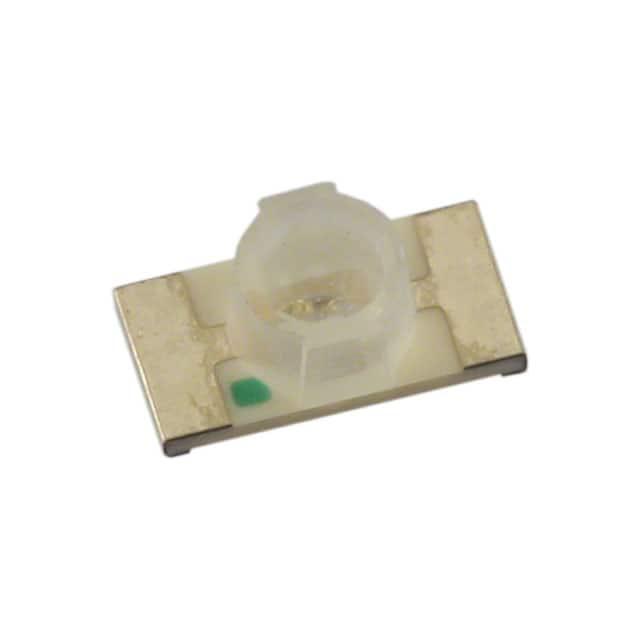

APTL3216QBC/D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 465nm 70° 3.3V 20mA 圆形,带平顶 透明 无色,蓝色 SMD 标准安装,贴片安装 3.2mm*1.6mm*1.1mm
供应商型号: TS-APTL3216QBC/D
供应商: 海外现货
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 APTL3216QBC/D

APTL3216QBC/D概述


    产品简介


    Kingbright公司生产的APTL3216QBC/D是一种蓝色InGaN发光二极管(LED),主要用于背光和指示灯应用。该产品具有多种应用领域,如家用电器、智能设备、可穿戴设备及医疗健康应用。它采用表面贴装(SMD)封装,尺寸为3.2mm x 1.6mm,厚度为1.1mm,这使得它非常适合现代紧凑型电子产品设计的需求。

    技术参数


    - 尺寸: 3.2mm x 1.6mm,厚度1.1mm
    - 电气特性:
    - 峰值波长: 460nm(典型值)
    - 正向电压 (VF): 3.3V(最大值)
    - 反向电流 (IR): 50µA(最大值)
    - 正向电流 (IF): 30mA(最大值)
    - 峰值正向电流 (IFM): 150mA(最大值)
    - 最大功率耗散 (PD): 120mW
    - 结温 (Tj): 115°C
    - 工作温度 (Top): -40°C 至 +85°C
    - 存储温度 (Tstg): -40°C 至 +85°C
    - 光学特性:
    - 主导波长 (λdom): 465nm(典型值)
    - 半高全宽 (2θ1/2): 80°
    - 发光强度 (Iv): 120mcd(最小值),250mcd(典型值)
    - 热阻抗:
    - 结到环境 (Rth JA): 630°C/W
    - 结到焊点 (Rth JS): 470°C/W
    - 封装: 2000pcs/卷
    - 湿度敏感度级别: 3级
    - 环保特性:
    - 罗马标准RoHS合规
    - 无卤素

    产品特点和优势


    APTL3216QBC/D的主要优势包括低功耗、小体积和理想的背光及指示灯应用。它的水清透镜(Water Clear)确保了良好的光效和清晰的视觉效果。此外,它符合RoHS和无卤素标准,使它在环保方面具有竞争优势。同时,Kingbright在产品包装和处理方面的注意事项有助于防止静电放电对产品的损坏。

    应用案例和使用建议


    应用案例
    APTL3216QBC/D常用于家用电器、智能设备、可穿戴设备及医疗健康应用。例如,在家用电器如冰箱上,它可以用于显示当前温度;在智能手表上,它可以用于指示充电状态。
    使用建议
    - 处理时必须佩戴防静电手环或手套。
    - 器件、设备和机械必须接地,以避免静电放电损害。
    - 最大回流焊接次数为两次,建议使用回流焊接工艺。
    - 确保在25°C时的工作电流不超过30mA,避免过高的电流导致LED老化加速或早期失效。

    兼容性和支持


    - 兼容性: 由于采用SMD封装和标准尺寸,该产品可以轻松集成到大多数现有的电路板设计中。
    - 支持: Kingbright提供了详细的技术文档和应用指南,客户可以参考这些资料来确保正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 静电放电导致LED损坏 | 在处理LED时务必佩戴防静电手环或手套,所有设备应接地。 |
    | 发光强度低于预期 | 检查工作电流是否在规定范围内,确保焊接质量和连接良好。 |
    | 温度影响导致光衰 | 尽量避免LED长时间处于高温环境中,使用时需注意散热措施。 |

    总结和推荐


    APTL3216QBC/D是一款高性能、环保且兼容性良好的蓝色LED,特别适用于各种消费电子、家用电器、智能设备、可穿戴设备和医疗健康应用。通过严格遵守使用和操作规范,该产品能提供长期稳定的性能表现。因此,强烈推荐使用Kingbright的APTL3216QBC/D LED产品。

APTL3216QBC/D参数

参数
测试电流 20mA
显示颜色 无色,蓝色
视角 70°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带平顶
波长 465nm
长*宽*高 3.2mm*1.6mm*1.1mm
通用封装 SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

APTL3216QBC/D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 APTL3216QBC/D APTL3216QBC/D数据手册

APTL3216QBC/D封装设计

查看详情并下载
Symbol
Footprint
3D Model
