KPTD-3216MGC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 3216 (1206)封装, 波长570 nm, 3.2 x 1.6 x 1.55mm
供应商型号: ESY-KPTD-3216MGC
供应商: 海外现货
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTD-3216MGC

KPTD-3216MGC概述


    产品简介

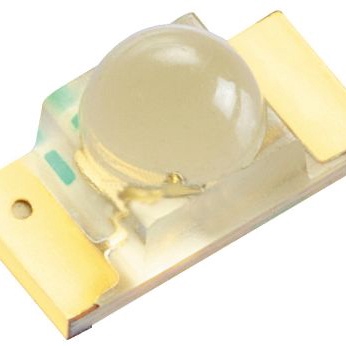

    3.2x1.6mm SMD CHIP LED LAMP(型号:KPTD-3216MGC Mega Green)是一种表面贴装发光二极管(LED),主要用于背光和指示灯应用。其尺寸为3.2mm x 1.6mm,厚度仅为1.8mm,具有低功耗特性。此外,这款LED提供多种颜色和透镜选项,方便根据不同的需求进行选择。其包装规格为每盘2000个,适用于大批量生产。

    技术参数


    - 尺寸: 3.2mm x 1.6mm x 1.8mm
    - 视角(2θ1/2): 50°
    - 峰值波长(λpeak): 574 nm
    - 主导波长(λD): 570 nm
    - 半宽谱线(Δλ1/2): 26 nm
    - 最大容许电流(IF): 20mA
    - 正向电压(VF): 2.1-2.5 V
    - 反向电流(IR): 10 uA
    - 峰值正向电流(IFpk): 150 mA
    - 功率消耗: 75 mW
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -40°C 到 +85°C
    - 湿敏等级: 级别3
    - RoHS认证

    产品特点和优势


    这款3.2x1.6mm SMD CHIP LED LAMP(型号:KPTD-3216MGC Mega Green)具有以下几个显著的特点和优势:
    1. 紧凑设计: 其小巧的尺寸使其成为空间有限的设计的理想选择。
    2. 低功耗: 低功耗意味着更长的使用寿命和更高的能效。
    3. 多色可选: 提供多种颜色和透镜选项,以满足不同应用需求。
    4. RoHS合规: 符合环保标准,适用于全球市场。

    应用案例和使用建议


    这款LED广泛应用于需要背光和指示灯的应用场景中。例如,在汽车仪表盘、智能家居照明系统和消费电子产品中都有广泛应用。为了确保最佳性能,建议按照推荐的回流焊接方法进行焊接。焊接图案如下图所示:
    ```plaintext
    Recommended Soldering Pattern
    (Units : mm; Tolerance: ± 0.1)
    ```

    兼容性和支持


    此款LED芯片支持各种焊接方法,但强烈推荐使用回流焊接工艺。如需进一步的技术支持或售后服务,请联系制造商。制造商将提供详尽的技术资料和产品文档,以便客户更好地了解如何正确安装和使用该产品。

    常见问题与解决方案


    1. 问题: 如何确定正确的焊接温度?
    - 解答: 建议使用推荐的回流焊接温度曲线,确保焊接过程顺利进行。
    2. 问题: 如何判断LED的正负极?
    - 解答: 检查LED封装上的标记或参照产品手册中的引脚标识。
    3. 问题: 长时间工作是否会降低LED的亮度?
    - 解答: 遵循推荐的最大电流和功率消耗值,可以有效延长LED的使用寿命并保持亮度稳定。

    总结和推荐


    综上所述,3.2x1.6mm SMD CHIP LED LAMP(型号:KPTD-3216MGC Mega Green)是一款具备高性能、低功耗和多样化的选择,适合于多种应用场景。它不仅拥有出色的光学性能,还具备良好的热稳定性。对于需要高性能LED的工程师和技术人员来说,这款产品是一个值得考虑的选择。因此,我们强烈推荐这一产品。

KPTD-3216MGC参数

参数
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 圆形
波长 574nm
测试电流 -
显示颜色 绿色
视角 50°
长*宽*高 1.6mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售

KPTD-3216MGC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTD-3216MGC KPTD-3216MGC数据手册

KPTD-3216MGC封装设计

查看详情并下载
Symbol
Footprint
3D Model
