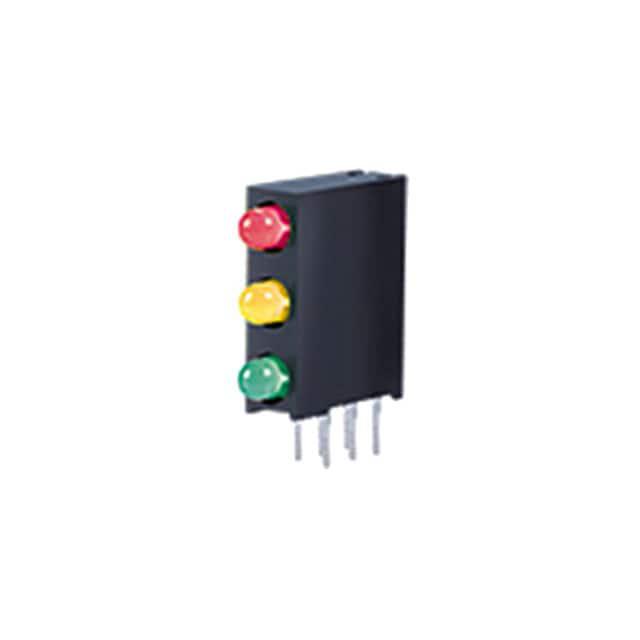

WP934SA/IYGD5V

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm,588nm,617nm 40° 5V 圆形,带圆顶 扩散,有色 红色,绿色,黄色 板安装,通孔安装 3mm*3mm*3mm
供应商型号: 754-2006-5-ND
供应商: Digi-Key
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP934SA/IYGD5V

WP934SA/IYGD5V概述

    高效红黄绿LED技术手册

    产品简介


    本技术手册介绍的是Kingbright公司的高效红黄绿LED(发光二极管)。这些LED采用不同的材料组合以实现不同的颜色光谱:高效率红光LED采用砷化镓磷化物/砷化镓磷化物制成,黄光LED也采用相同的材料,而绿光LED则采用砷化镓磷化物制成。这些LED被广泛应用于各种场合,如状态指示灯、照明装置、标识牌、装饰及娱乐照明以及商业和住宅建筑照明等。

    技术参数


    - 功率耗散:所有颜色的LED最大功率耗散均为105mW。
    - 反向电压:最高反向电压为5V。
    - 结温:高效率红光LED的最大结温为125°C,黄光和绿光LED的最大结温为110°C。
    - 操作温度范围:-40°C至+70°C。
    - 存储温度范围:-40°C至+85°C。
    - 正向电压:所有颜色LED的正向电压均为6V。
    - 静电放电阈值(HBM):均为3000V。
    - 焊接温度:260°C持续3秒,260°C持续5秒。
    - 正向电流:高效率红光LED为17.5mA,黄光LED为17.5mA,绿光LED为17.5mA。
    - 反向电流:高效率红光LED为10µA,黄光LED为10µA,绿光LED为10µA。
    - 峰值发射波长:高效率红光LED为627nm,黄光LED为590nm,绿光LED为565nm。
    - 占空比50%时的光谱带宽:高效率红光LED为45nm,黄光LED为35nm,绿光LED为30nm。

    产品特点和优势


    - 预修整引线:适用于PCB安装。
    - 黑色外壳:增强对比度。
    - 高可靠性寿命:测量单位为年。
    - UL认证:防火等级达到94V-0。
    - 材料:Type 66尼龙。
    - 内置电阻:内部电阻为5V。
    - 符合RoHS标准:环保无铅。

    应用案例和使用建议


    这些LED主要用于状态指示、照明、标识牌、装饰照明和建筑照明等领域。例如,在消费电子设备中作为状态指示灯,提供清晰的视觉反馈。为了保证最佳性能,使用时应注意环境温度和湿度的影响,避免过高的温度导致性能下降。此外,建议使用腕带或防静电手套来处理LED,以防止静电损害。

    兼容性和支持


    Kingbright提供的这些LED与其他电子元器件具有良好的兼容性。对于多焊次或其他高温过程,建议与Kingbright联系确认兼容性。公司还提供了详细的应用指南和注意事项,以确保产品能够在不同应用场景中发挥最佳性能。

    常见问题与解决方案


    - 静电放电:使用腕带或防静电手套处理LED。
    - 焊接温度过高:建议焊接温度不超过260°C。
    - 热应力:避免在温度超过85°C时对环氧树脂施加压力。

    总结和推荐


    这些高效红黄绿LED凭借其高性能、高可靠性、多种颜色选择和广泛应用领域,成为市场上极具竞争力的产品。特别适合需要长期稳定工作的状态指示和照明应用。综上所述,推荐用户选用此款产品,以满足多样化需求。

WP934SA/IYGD5V参数

参数
视角 40°
透镜类型 扩散,有色
Vf-正向电压 5V
透镜形状 圆形,带圆顶
波长 568nm,588nm,617nm
测试电流 -
显示颜色 红色,绿色,黄色
长*宽*高 3mm*3mm*3mm
安装方式 板安装,通孔安装
零件状态 在售
包装方式 管装

WP934SA/IYGD5V数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934SA/IYGD5V WP934SA/IYGD5V数据手册

WP934SA/IYGD5V封装设计

查看详情并下载
Symbol
Footprint
3D Model
