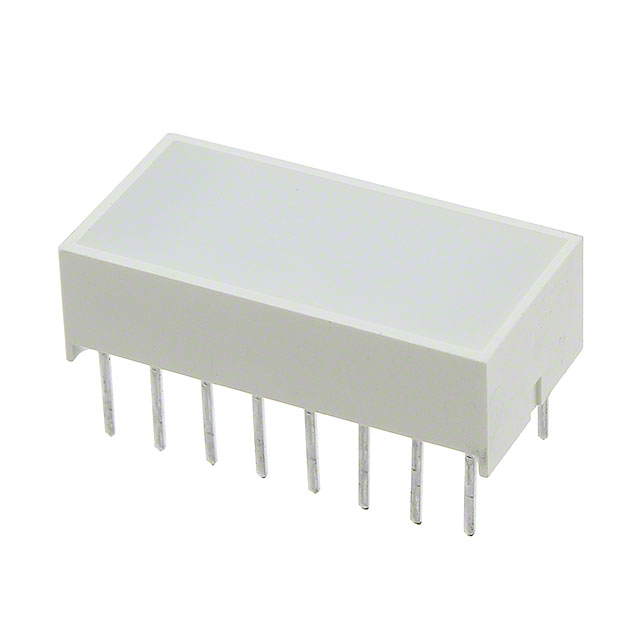

KB-F100SRW

产品分类: 光学仪器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述:
供应商型号: 754-2260-ND
供应商: Digi-Key
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 KB-F100SRW

KB-F100SRW概述

    KB-F100SRW Super Bright Red LED 技术手册概述

    1. 产品简介


    KB-F100SRW 是一款由Kingbright生产的超级亮度红色发光二极管(LED),采用了Gallium Aluminum Arsenide (GaAlAs) 材料制造。这种LED适用于需要高亮度和可靠性的场合,如家用电器、工业仪器仪表等。其特点包括均匀的发光区域、低电流操作、易于PCB板上的安装等。

    2. 技术参数


    以下是KB-F100SRW LED的主要技术规格:
    - 发光波长:峰值发射波长为655 nm(典型值)
    - 正向电压 (VF):1.85 - 2.5 V(典型值为20 mA)
    - 反向电流 (IR):最大值为10 μA
    - 容许功率损耗 (PD):最大75 mW
    - 最大峰值正向电流 (IFM):155 mA(脉冲宽度小于等于0.1 ms)
    - 储存温度范围:-40 至 +85°C
    - 封装尺寸:3.81 mm x 19.05 mm

    3. 产品特点和优势


    - 均匀的发光区域:提供一致的光分布,提高视觉效果。
    - 低电流操作:节省能源,延长使用寿命。
    - 易于安装:便于安装在PCB板上。
    - 防水等级:能够满足不同环境下的使用需求。
    - 出色的开关对比度:增加可见性。
    - 符合RoHS标准:环保无污染。

    4. 应用案例和使用建议


    - 家用电器:适用于冰箱、微波炉等家用电器上的指示灯。
    - 工业仪器仪表:用于显示时间和数字组合,适合于工业自动化设备。
    - 显示面板:可用于各种显示面板及符号安装。
    使用建议:
    - 使用时需注意静电放电保护,建议佩戴防静电腕带或手套。
    - 在组装过程中确保导线间距匹配PCB孔距,避免应力集中。
    - 推荐使用温和的“无清洗”助焊剂进行焊接,清洁时使用清水,不要使用有机溶剂,以免损坏塑料部件。

    5. 兼容性和支持


    - 兼容性:适用于通过式安装,但不适合回流焊。若组件需要多次焊接或其他高温过程,需咨询Kingbright确认兼容性。
    - 支持:提供详尽的装配说明和电路设计指南,包括焊接温度曲线、清洁流程及热管理措施等。

    6. 常见问题与解决方案


    - 问题1:如何避免静电放电损伤?
    解决办法:使用防静电腕带或手套处理LED,确保所有设备接地。

    - 问题2:如果产品出现反向电流过大,应该如何处理?
    解决办法:检查电路设计是否正确,考虑加入电流限制电阻来保护LED。

    7. 总结和推荐


    KB-F100SRW LED凭借其出色的发光效率、良好的稳定性以及便捷的安装方式,成为了众多应用场合的理想选择。对于需要高可靠性、环保的客户来说,这款LED无疑是一个优秀的解决方案。综上所述,我强烈推荐使用KB-F100SRW LED。
    这份技术手册详细介绍了KB-F100SRW LED的各项性能指标及其应用领域,帮助用户更好地理解和利用这款产品。希望上述内容对您的设计和采购决策有所帮助。

KB-F100SRW参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

KB-F100SRW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 KINGBRIGHT ELECTRONIC/台湾今台电子 KB-F100SRW KB-F100SRW数据手册

KB-F100SRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
