L-7113LID

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子

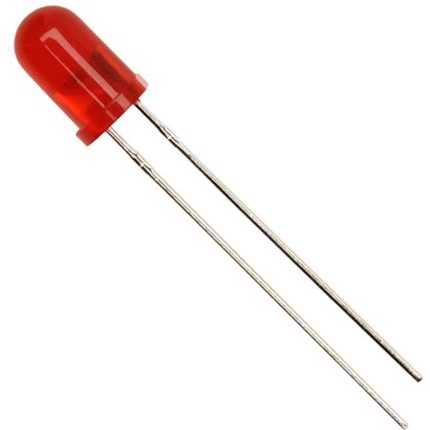

产品描述: Kingbright 红光LED, 5mm (T-1 3/4)封装, 波长617 nm, 5 (Dia.) x 8.6mm
供应商型号: L-7113LID
供应商: TME
标准整包数: 5
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 L-7113LID

L-7113LID概述

    高效红色LED光源产品技术手册

    产品简介


    本手册介绍的是由Kingbright制造的高效红色LED光源(L-7113LID),主要应用于指示灯、照明、标识牌、装饰和娱乐照明以及商业和住宅建筑照明等领域。这类LED采用了砷化镓磷化物/磷化镓材料制成,在光效和可靠性方面表现优异。

    技术参数


    以下是该高效红色LED光源的技术规格和性能参数:
    - 发光波长:
    - 峰值发射波长:627 nm
    - 主要波长:617 nm
    - 正向电压:
    - 在2mA电流下:1.7 V至2.1 V
    - 反向电流:
    - 在5V电压下:10 μA
    - 功率耗散:
    - 最大值:75 mW
    - 最大反向电压:
    - 5 V
    - 最大工作温度范围:
    - -40°C 至 +85°C
    - 最大峰值正向电流:
    - 160 mA(1/10占空比,0.1ms脉冲宽度)
    - 热阻:
    - 结到环境:560°C/W
    - 结到焊点:390°C/W

    产品特点和优势


    - 低功耗: 该LED具有较低的功耗,适合用于便携式设备。
    - 通用包装: 采用流行的T-1 3/4直径包装。
    - 可靠性和坚固性: 提供长时间使用的固体可靠性。
    - 环保合规: 符合RoHS标准,不含有害物质。
    - 可选择性装带: 可以通过带状包装方便运输和安装。

    应用案例和使用建议


    - 应用实例:
    - 指示灯:例如在电子设备面板上显示系统状态。
    - 照明用途:如建筑内外的装饰照明。
    - 标识牌:用于指示方向或展示信息。

    - 使用建议:
    - 安装时应确保LED上方留有足够的空间,避免热应力损伤内部结构。
    - 在焊接过程中需使用适当的工具防止弯曲,防止对LED造成损坏。
    - 保持适当的焊接温度(建议预热温度不超过105°C)并避免过度加热。

    兼容性和支持


    - 兼容性: 该LED适用于多种标准PCB组装过程,但不适合再流焊接。如有特殊需求,需联系Kingbright确认。
    - 厂商支持: Kingbright提供技术支持和维护服务,确保用户能有效利用这些产品。

    常见问题与解决方案


    - 问题: 如何正确存储产品?
    - 解决办法: 存储时应保持温度低于30°C且相对湿度小于60%,拆封后应在72小时内安装,若超过一周需进行烘焙处理。
    - 问题: 如何避免短路?
    - 解决办法: 焊接LED引脚时需要分别绝缘,避免引脚接触导致短路。

    总结和推荐


    总结: 该高效红色LED光源凭借其低功耗、高可靠性及符合RoHS标准的特点,在多种应用中表现出色。特别是在指示灯和照明领域,具有广泛的适用性和竞争优势。
    推荐: 基于其卓越的功能和性能,强烈推荐此款高效红色LED光源产品用于各种需要指示和照明的应用场合。用户只需遵循正确的安装和使用建议,即可最大限度地发挥其潜力。

L-7113LID参数

参数
波长 617nm
测试电流 -
显示颜色 红色
视角 30°
透镜类型 有色扩散
Vf-正向电压 2.1V
透镜形状 圆形
长*宽*高 5mm*5mm*8.6mm
安装方式 标准安装

L-7113LID数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 L-7113LID L-7113LID数据手册

L-7113LID封装设计

查看详情并下载
Symbol
Footprint
3D Model
