KCSC56-105

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 1位LED数码管, 红光, 表面安装
供应商型号: 2001760
供应商: 海外现货
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KCSC56-105

KCSC56-105概述

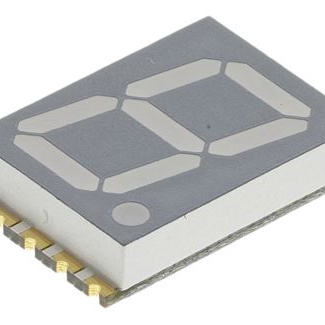

    # Kingbright KCSC56-105 Hyper Red Surface Mount Display

    产品简介


    Kingbright KCSC56-105是一款具有0.56英寸高数字显示的Hyper Red(超红)发光二极管(LED)。该产品主要用于智能家居家电、时间显示、数字组合以及工业仪器仪表的应用场合。其低电流操作特性和机械坚固性使其在各种恶劣环境中仍能保持稳定性能。

    技术参数


    以下是KCSC56-105的技术规格、性能参数及电气特性:
    - 发射颜色:Hyper Red(超红)
    - 封装材料:AlGaInP
    - 镜头类型:白透射
    - 正向电压(IF=10mA):1.85V - 2.35V
    - 反向电压(VR=5V):5V
    - 最大正向电流(IFM):185mA
    - 电容:35pF
    - 色谱带宽:28nm
    - 最大发光强度:80000cd
    - 灵敏度等级:2a(Moisture Sensitivity Level)
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    KCSC56-105具有以下显著优势:
    - 0.56英寸高数字显示:适合各种数字显示应用。
    - 低电流操作:减少能耗,延长产品寿命。
    - 优秀字符外观:保证良好的视觉效果。
    - 机械坚固:能够适应恶劣的环境条件。
    - RoHS合规:符合环保标准。

    应用案例和使用建议


    应用案例
    - 智能家居家电:例如冰箱上的时间显示。
    - 工业仪器仪表:用于设备状态指示。
    - 数字组合显示:在时间显示装置中应用广泛。
    使用建议
    1. 静电防护:处理LED时必须佩戴防静电手环或手套。
    2. 接地:所有设备、装备和机器必须电气接地。
    3. 焊接过程:推荐使用回流焊工艺,最大可进行两次。
    4. 电路设计:需要在驱动电路中增加限流电阻以保护LED。
    5. 环境限制:根据最大环境温度选择安全工作电流。

    兼容性和支持


    KCSC56-105是表面贴装式LED,适用于大多数现代PCB布局。Kingbright提供详尽的技术支持和应用指南,确保客户能够顺利集成到产品设计中。此外,Kingbright还提供了相关的电路设计建议,帮助客户优化设计方案。

    常见问题与解决方案


    问题与解决方案
    1. 静电放电损坏
    - 解决方案:处理LED时需佩戴防静电手环或手套,并确保所有设备接地。

    2. 过载电流导致寿命缩短
    - 解决方案:不要超过推荐的最大正向电流值,设计时考虑环境温度的影响。
    3. 焊接过程中LED受损
    - 解决方案:推荐使用回流焊工艺,并避免重复焊接超过两次。

    总结和推荐


    KCSC56-105是一款高性能、低功耗且机械坚固的Hyper Red LED显示屏。其出色的字符外观和广泛的适用范围使其成为智能家居家电和工业应用的理想选择。通过合理的设计和应用,可以充分发挥其性能优势,因此强烈推荐使用。

KCSC56-105参数

参数
显示高度 14.22mm
显示类型 7段
显示模式 -
视角 -
触碰模式 -
背光颜色 -
控制器类型 -
显示颜色 红色
接口方式 -
发光强度 44mcd
显示宽度 8mm
字符高度 14.224mm
字符宽度 8mm
显示尺寸 -
分辨率(pixels) -
长*宽*高 2.95mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

KCSC56-105数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 KCSC56-105 KCSC56-105数据手册

KCSC56-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.7865
5+ ¥ 19.1368
10+ ¥ 18.4008
25+ ¥ 17.6647
50+ ¥ 16.4871
100+ ¥ 16.4871
库存: 82
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.78
