KCSA03-105

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 1位LED数码管, 红光, 75mW, 表面安装
供应商型号: AV-A-KINKCSA03105
供应商: Avnet
标准整包数: 550

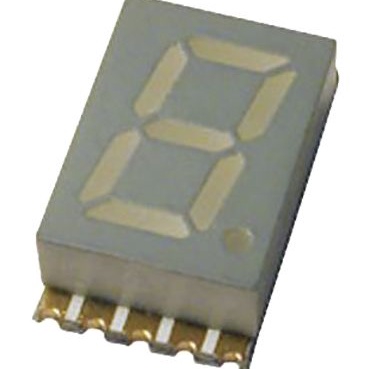

KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KCSA03-105

KCSA03-105概述


    产品简介


    Hyper Red源色发光二极管(LED)是由Kingbright生产的一款高性能LED产品。这款LED采用AlGaInP材料在GaAs基板上制造而成,适用于多种现代化应用,如智能家居和家电、显示时间和其他数字组合、工业和仪器仪表应用等。这款LED具有优异的字符外观和低电流操作特性,可应用于各种严苛环境。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 波长峰值 | 645 | nm |
    | 主导波长 | 630 | nm |
    | 光谱带宽(半高宽) | 28 | nm |
    | 容量 | 35 | pF |
    | 正向电压(10mA时) | 1.85~2.35 | V |
    | 反向电流(5V时) | - | 10µA |
    | 功率耗散 | 75 | mW |
    | 反向电压 | 5 | V |
    | 结温 | 115 | °C |
    | 工作温度 | -40到+85 | °C |
    | 存储温度 | -40到+85 | °C |
    | 直流正向电流 | 30 | mA |
    | 峰值正向电流 | 185 | mA |

    产品特点和优势


    1. 字符显示清晰:0.3英寸高数字显示,提供出色的字符显示效果。
    2. 抗机械冲击:机械坚固设计,适合恶劣环境下的应用。
    3. 静电防护:采用灰面白段设计,具备较强的抗静电能力。
    4. 环保合规:符合RoHS标准,绿色环保。
    5. 低功耗:支持低电流操作,适用于节能要求较高的应用场合。

    应用案例和使用建议


    应用案例:这种LED广泛应用于智能家居和家电中,用于显示时间和数字组合。例如,在智能恒温器中,它可以用作显示屏,展示当前的室内温度和设定温度。
    使用建议:
    - 在处理这类LED时,务必佩戴防静电腕带或手套,避免静电损坏。
    - 所有设备和机械必须接地,以减少静电积累的风险。
    - 尽量避免高温环境,以免对LED造成损害。
    - 为防止逆向偏压导致金属迁移,应选择合适的驱动电路保护措施。

    兼容性和支持


    Kingbright公司提供的Hyper Red LED与市场上常见的SMT(表面贴装技术)兼容,可直接用于现有生产设备。同时,Kingbright提供了详细的应用笔记和参考指南,帮助用户正确使用这些组件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED损坏 | 使用防静电措施处理LED,避免静电损坏。 |
    | LED亮度不足 | 确保正向电流在推荐范围内,可以增加限流电阻。 |
    | LED过热 | 减少工作电流,使用散热器。 |

    总结和推荐


    综上所述,Kingbright的Hyper Red LED凭借其出色的字符显示、优良的抗机械冲击能力和低功耗特性,是智能家居、家电和工业仪表的理想选择。通过遵循手册中的注意事项和推荐操作方法,用户可以充分利用该产品的潜力,提高系统的可靠性和耐用性。因此,我们强烈推荐使用这款高性能的LED产品。

KCSA03-105参数

参数
控制器类型 -
触碰模式 -
显示颜色 红色
分辨率(pixels) -
显示尺寸 -
显示高度 7.62mm
显示类型 7段
显示宽度 4.22mm
接口方式 -
字符宽度 4.2mm
显示模式 -
发光强度 27mcd
字符高度 7.62mm
背光颜色 -
视角 -
长*宽*高 3.75mm(高度)
通用封装 DIP
安装方式 贴片安装,通孔安装

KCSA03-105数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 KCSA03-105 KCSA03-105数据手册

KCSA03-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
550+ $ 1.1169 ¥ 9.8843
1650+ $ 1.1069 ¥ 9.7961
库存: 30800
起订量: 550 增量: 550
交货地:
最小起订量为:550
合计: ¥ 5436.36
直接购买
加入购物车
