首页  >  产品百科  >  KPTD-3216SURCK

KPTD-3216SURCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 3216 (1206)封装, 波长630 nm, 3.2 x 1.6 x 1.8mm
供应商型号: AV-A-KPTD-3216SURCK
供应商: Avnet
标准整包数: 2000

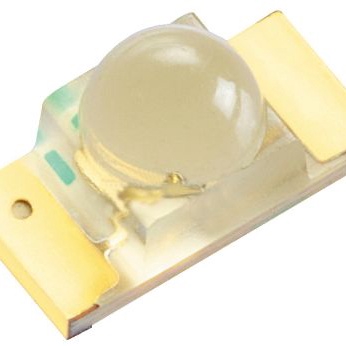

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTD-3216SURCK

KPTD-3216SURCK概述

    高品质电子元器件技术手册:Kingbright KPTD-3216SURCK 超红光LED

    1. 产品简介


    Kingbright KPTD-3216SURCK 是一款超红光LED(发光二极管),采用铝镓铟磷(AlGaInP)材料和砷化镓(GaAs)基底制造。其主要功能是提供高亮度的红色光源,适用于背光、状态指示灯及各种智能化和便携式设备。此款LED具有低功耗、小尺寸、高可靠性的特点,广泛应用于家用电器、智能设备、医疗设备等领域。

    2. 技术参数


    | 参数 | 型号值 | 单位 |
    |
    | 封装尺寸 | 3.2 x 1.6 mm | mm |
    | 发光波长峰值 | 645 | nm |
    | 主导波长 | 630 | nm |
    | 光谱半宽 | 28 | nm |
    | 正向电压(20mA时) | 1.95 - 2.5 | V |
    | 正向电流(最大值) | 30 | mA |
    | 峰值正向电流(脉冲宽度0.1ms)| 185 | mA |
    | 视角(1/2峰值强度角) | 40° | 度 |
    | 最大功率消耗 | 75 | mW |
    | 热阻(结到环境) | 680 | °C/W |
    | 工作温度范围 | -40 至 +85 | °C |
    > 注:需避免静电放电,操作时建议佩戴防静电腕带或手套。

    3. 产品特点和优势


    KPTD-3216SURCK 具备以下独特功能和优势:
    - 紧凑设计:3.2 mm x 1.6 mm的小尺寸封装,非常适合空间受限的应用。
    - 低功耗:在典型条件下,功率消耗仅75 mW,有助于节能和延长设备寿命。
    - 高可靠性:符合RoHS标准,无卤素设计,满足环保要求。
    - 广泛应用:适用于家用、工业及医疗领域,尤其适合背光、状态指示灯等场景。

    4. 应用案例和使用建议


    典型应用场景:
    - 智能家电(如冰箱、洗衣机的状态指示灯)
    - 穿戴式设备(如智能手表的显示背光)
    - 医疗设备(如病床旁设备的信号指示)
    使用建议:
    - 由于其高热阻(680°C/W),建议通过回流焊方式安装以提高散热效果。
    - 操作时需注意静电防护,尽量避免长时间暴露于高温环境。

    5. 兼容性和支持


    - 兼容性:该产品兼容多种主流PCB设计,适合大批量生产。
    - 支持:Kingbright提供详尽的技术文档和应用指南,同时支持客户定制化需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯光亮度不足 | 检查焊接质量和供电电压是否达标 |
    | 静电导致损坏 | 使用防静电措施,确保操作安全 |
    | 温度过高导致性能下降 | 确保良好的散热条件 |

    7. 总结和推荐


    综上所述,Kingbright KPTD-3216SURCK 是一款性能卓越、应用广泛的LED产品。其紧凑设计、低功耗和高可靠性使其成为众多领域的理想选择。我们强烈推荐在需要高亮度、紧凑封装和长使用寿命的场景中使用此产品。如需进一步了解或定制,请访问Kingbright官网咨询专业团队。
    推荐指数:★★★★★

KPTD-3216SURCK参数

参数
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 圆形
波长 630nm
测试电流 20mA
显示颜色 红色
视角 40°
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装

KPTD-3216SURCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTD-3216SURCK KPTD-3216SURCK数据手册

KPTD-3216SURCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0945 ¥ 0.8367
4000+ $ 0.0898 ¥ 0.7948
8000+ $ 0.0862 ¥ 0.763
12000+ $ 0.0807 ¥ 0.7143
22000+ $ 0.0783 ¥ 0.6928
48000+ $ 0.0769 ¥ 0.6805
库存: 64000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1673.4
直接购买
加入购物车
