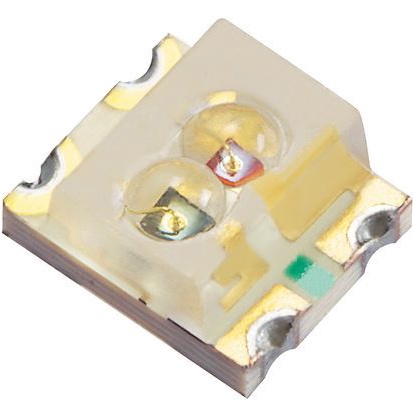

KPBL-3025QBDSYKC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝色、黄色LED, 波长465 / 590 nm, 3 x 2.5 x 1.4mm
供应商型号: 8721764
供应商: 海外现货
标准整包数: 20
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPBL-3025QBDSYKC

KPBL-3025QBDSYKC概述

    # 3.0x2.5mm SMT LED LAMP 技术手册

    产品简介


    基本介绍
    KPBL-3025QBDSYKC 是一款3.0mm x 2.5mm的表面贴装LED灯,厚度为1.4mm。这种LED灯具具有低功耗、宽视角的特点,适用于背光和指示应用。此外,产品提供多种颜色和透镜类型的选择,以满足不同应用需求。

    技术参数


    电气和光学特性
    | 参数 | 蓝色 (InGaN) | 超亮黄色 (AlGaInP) |
    |
    | 光强(mcd)(20mA) | 120 - 250 | 200 - 400 |
    | 视角(°)(θ1/2) | 100° | 100° |
    | 峰值波长(nm) | 460 | 590 |
    | 主导波长(nm) | 465 | 590 |
    | 半宽谱线(nm) | 25 | 20 |
    | 容量(pF)(VF=0V;f=1MHz)| 100 | 20 |
    | 正向电压(V)(IF=20mA) | 3.3 - 4.0 | 2.5 |
    | 反向电流(μA)(VR = 5V) | 50 - 10 | 10 |
    绝对最大额定值
    | 参数 | 额定值 |

    | 功率损耗 | 120 mW |
    | 直流正向电流 | 30 mA |
    | 峰值正向电流 | 150 mA |
    | 反向电压 | 5 V |
    | 工作温度范围 | -40°C到+85°C |
    | 存储温度范围 | -40°C到+85°C |

    产品特点和优势


    - 超亮:蓝色版本光强可达250mcd,黄色版本光强高达400mcd。
    - 宽视角:视角达100°,确保全方位发光。
    - 低功耗:适用于需要低能耗的应用场合。
    - 多种颜色和透镜类型:提供更多的选择,满足多样化的市场需求。
    - RoHS合规:符合环保标准,更加安全可靠。

    应用案例和使用建议


    应用案例
    - 背光应用:适用于小型设备的指示灯,如手机、平板电脑、计算器等。
    - 指示应用:用于各种需要指示灯的设备中,例如家用电器、仪器仪表等。
    使用建议
    - 焊接方法:推荐回流焊接方法,不推荐其他焊接方法,以避免损坏产品。
    - 静电防护:由于静电可能损害LED,建议佩戴防静电腕带或手套进行操作,并确保所有设备接地。

    兼容性和支持


    - 兼容性:产品适用于多种标准表面贴装工艺,与标准SMD组件兼容。
    - 支持服务:详细的应用指南可在Kingbright官网下载(http://www.kingbright.com/applicationnotes),官方技术支持团队随时待命,解决客户疑问。

    常见问题与解决方案


    1. 焊接过程中出现损坏
    解决方案:采用推荐的回流焊接方法,严格按照焊接参数进行操作。

    2. 静电损坏LED
    解决方案:在操作过程中佩戴防静电腕带或手套,并确保工作台面接地。

    总结和推荐


    综合评估
    KPBL-3025QBDSYKC 系列LED灯具具备高光强、宽视角和低功耗等显著特点,广泛适用于背光和指示应用,能够满足多种市场需求。通过详细的测试数据和应用指南,产品表现出较高的可靠性。
    推荐
    综上所述,KPBL-3025QBDSYKC 系列LED灯是一个性能卓越且高度可靠的解决方案,尤其适合需要高性能背光和指示灯的场合。建议在需要此类LED产品的应用中优先考虑此系列的产品。

KPBL-3025QBDSYKC参数

参数
视角 100°
透镜类型 无色不扩散
Vf-正向电压 4V,2.5V
透镜形状 矩形
波长 460nm,590nm
测试电流 -
显示颜色 蓝色,黄色
长*宽*高 3mm*2.5mm*1.4mm
通用封装 SMD
安装方式 贴片安装

KPBL-3025QBDSYKC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPBL-3025QBDSYKC KPBL-3025QBDSYKC数据手册

KPBL-3025QBDSYKC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 4.0973
500+ ¥ 3.9238
1000+ ¥ 3.8399
库存: 0
起订量: 60 增量: 0
交货地:
最小起订量为:20
合计: ¥ 0
直接购买
加入购物车
