KPA-2106QBC-D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 蓝光LED, 2106封装, 波长465 nm, 2.1 x 0.6 x 1mm
供应商型号: 10B-2217918-4
供应商: 国内现货
标准整包数: 5

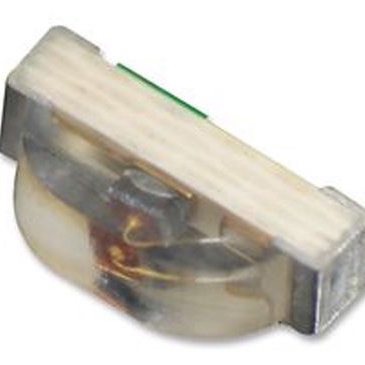

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPA-2106QBC-D

KPA-2106QBC-D概述

    #

    产品简介


    KPA-2106QBC-D 是一款表面贴装(SMT)的蓝色右角LED灯,由 Kingbright 公司生产。这种类型的LED具有体积小、功耗低的特点,非常适合用于背光和指示灯等应用场合。其尺寸为2.1mm x 0.6mm,厚度仅为1.0mm,使得它在空间受限的设计中表现尤为出色。此外,KPA-2106QBC-D 通过了RoHS认证,符合环保标准。
    主要功能
    - 低功耗
    - 宽视场角
    - 罗氏合(RoHS)合规
    - 防静电(ESD)设计
    应用领域
    - 背光源
    - 指示灯
    - 消费电子产品
    - 汽车和医疗设备(需进一步咨询)

    技术参数


    以下是KPA-2106QBC-D的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 封装尺寸 | 2.1mm x 0.6mm x 1.0mm | - |
    | 视场角(2θ1/2) | 120° | ° |
    | 光谱半宽(Δλ1/2) | 25 | nm |
    | 峰值波长(λpeak) | 460 | nm |
    | 主导波长(λD) | 465 | nm |
    | 正向电压(VF) | 3.3-4.0 | V |
    | 反向电流(IR) | 50 | μA |
    | 最大功率消耗 | 120 | mW |
    | 最大直流正向电流 | 30 | mA |
    | 峰值正向电流 | 150 | mA |
    | 反向电压 | 5 | V |
    | 操作温度范围 | -40°C 到 +85°C | °C |
    | 存储温度范围 | -40°C 到 +85°C | °C |

    产品特点和优势


    独特功能和优势
    - 低功耗:KPA-2106QBC-D 在相同亮度下相比同类产品具有更低的功耗。
    - 宽视场角:适用于各种视角的应用场合,确保光线分布均匀。
    - 易于焊接:采用镀锡焊盘,提高了焊接质量和可靠性。
    - 防静电设计:在操作过程中可有效避免静电损伤,确保器件安全。
    市场竞争力
    - 适应性强:适用于多种应用场合,特别是需要小型化设计的产品。
    - 环保合规:通过RoHS认证,符合国际环保标准,适合绿色制造。

    应用案例和使用建议


    应用案例
    KPA-2106QBC-D LED广泛应用于消费电子、汽车、医疗器械等领域。在某些特定应用中,例如仪表板照明、背光键盘等场合,KPA-2106QBC-D表现出色,能提供稳定的光输出和良好的视觉效果。
    使用建议
    - 在焊接过程中,建议使用回流焊接工艺,以确保焊接质量和产品的可靠性能。
    - 确保操作环境的温度、湿度和电源电压在规定的范围内,以免影响LED的正常工作。
    - 当使用在特殊应用环境中时(如汽车或医疗),建议客户咨询Kingbright代表,以获取进一步的支持和指导。

    兼容性和支持


    KPA-2106QBC-D 与市面上多数标准SMT生产线兼容。Kingbright 提供详细的技术文档和支持服务,包括焊接规范和应用指南,以确保用户在实际应用中的顺利进行。

    常见问题与解决方案


    常见问题及解决办法
    1. 问题:LED无法点亮
    解决办法:检查电路连接是否正确,确认供电电压在规定范围内。

    2. 问题:光强不足
    解决办法:调整电路中的驱动电流至建议值,或者重新评估灯具的设计,以确保合适的光学效果。

    3. 问题:安装过程中损坏
    解决办法:确保在安装过程中遵循正确的操作规程,使用防静电手环,以及正确的焊接方法。

    总结和推荐


    KPA-2106QBC-D 是一款功能强大、用途广泛的LED产品,适用于多种应用场景。其低功耗、宽视场角、防静电设计等优势使其在市场上具有较强的竞争力。然而,考虑到某些特殊应用环境的要求,建议在正式使用前与厂商进行沟通,确保产品满足应用需求。
    综上所述,KPA-2106QBC-D 是一个值得推荐的产品,尤其适合需要高效能和可靠性的设计项目。

KPA-2106QBC-D参数

参数
显示颜色 蓝色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 4V
透镜形状 矩形
波长 465nm
测试电流 -
长*宽*高 1.7mm*600μm*600μm
通用封装 SMD
安装方式 贴片安装

KPA-2106QBC-D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPA-2106QBC-D KPA-2106QBC-D数据手册

KPA-2106QBC-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
