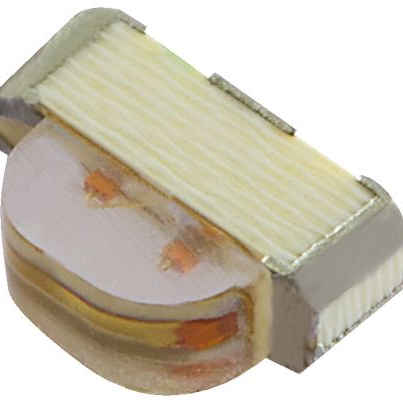

KPBA-3010SEKCGKC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿色,橙色LED, 3010封装, 波长570 / 601 nm, 3 x 1 x 2mm
供应商型号: 8624742
供应商: 欧时
标准整包数: 25
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPBA-3010SEKCGKC

KPBA-3010SEKCGKC概述

    # 高性能SMD LED技术手册

    产品简介


    KPBA-3010SEKCGKC是一款采用AlGaInP材料制造的超亮橙色和绿色LED。这些器件适用于背光、状态指示等多种应用场景,包括智能家居设备、可穿戴设备和医疗健康应用。其紧凑的设计(3.0mm x 2.0mm x 1.0mm)使其易于集成到各种消费电子设备中。

    技术参数


    以下是关于KPBA-3010SEKCGKC的技术规格和性能参数:
    超亮橙色LED
    - 波长峰值:610nm
    - 主导波长:605nm
    - 半峰全宽(FWHM):29nm
    - 正向电压(IF = 20mA):2.1V
    - 反向电流(VR = 5V):10μA
    - 最大功率耗散:75mW
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 最大正向电流:30mA
    - 热阻(结到环境):670°C/W
    - 热阻(结到焊点):580°C/W
    绿色LED
    - 波长峰值:574nm
    - 主导波长:570nm
    - 半峰全宽(FWHM):20nm
    - 正向电压(IF = 20mA):2.1V
    - 反向电流(VR = 5V):10μA
    - 最大功率耗散:75mW
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 最大正向电流:30mA
    - 热阻(结到环境):620°C/W
    - 热阻(结到焊点):510°C/W

    产品特点和优势


    1. 紧凑设计:3.0mm x 2.0mm x 1.0mm的小尺寸,便于集成到多种设备中。
    2. 低功耗:适合电池供电的便携式设备。
    3. 宽视角:角度从中心线80%强度范围内可达140°,适用于多方向应用。
    4. RoHS合规:环保材料,符合行业标准。
    5. 防静电保护:通过电烙铁接地防止静电损坏。

    应用案例和使用建议


    KPBA-3010SEKCGKC可用于各种应用场合,如:
    - 智能家居设备:背光和状态指示。
    - 可穿戴设备:用于指示和装饰。
    - 医疗健康应用:用于各种指示器和信号灯。
    使用建议
    - 在处理这些LED时,务必佩戴防静电腕带或手套以避免静电损害。
    - 确保所有设备和工具都已接地,避免产生静电。

    兼容性和支持


    这些LED是为标准表面贴装工艺设计的,适用于FR4 PCB板。厂商提供详细的焊接工艺指南,并推荐两次回流焊接操作。此外,Kingbright提供了相关技术文档和支持服务,包括应用笔记和产品规格更新。

    常见问题与解决方案


    常见问题
    1. 静电损坏:如何避免静电损害?
    2. 焊接不良:焊接过程中有哪些注意事项?
    解决方案
    1. 静电损坏:处理时佩戴防静电腕带或手套,确保工作台和设备接地。
    2. 焊接不良:遵循推荐的焊接工艺,如使用回流焊接,避免超过两次。

    总结和推荐


    KPBA-3010SEKCGKC以其紧凑的设计、低功耗、宽视角等特点,在背光和指示应用中表现出色。它具有良好的抗静电能力和环保特性,适用于多种电子设备。强烈推荐在需要高性能LED的应用中使用。
    本文档详细介绍了KPBA-3010SEKCGKC的技术规格和应用建议,希望能帮助您更好地了解和应用这一产品。如果您有任何疑问,欢迎联系Kingbright获取更多技术支持。

KPBA-3010SEKCGKC参数

参数
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 圆顶
波长 605.57μm
测试电流 -
显示颜色 橙色,绿色
视角 140°
长*宽*高 3mm*2mm*1mm
通用封装 3010
安装方式 贴片安装
包装方式 卷带包装

KPBA-3010SEKCGKC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPBA-3010SEKCGKC KPBA-3010SEKCGKC数据手册

KPBA-3010SEKCGKC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.3726 ¥ 3.1482
500+ $ 0.3644 ¥ 3.0788
1000+ $ 0.3565 ¥ 3.0124
2000+ $ 0.222 ¥ 1.8762
4000+ $ 0.211 ¥ 1.7827
库存: 25
起订量: 25 增量: 0
