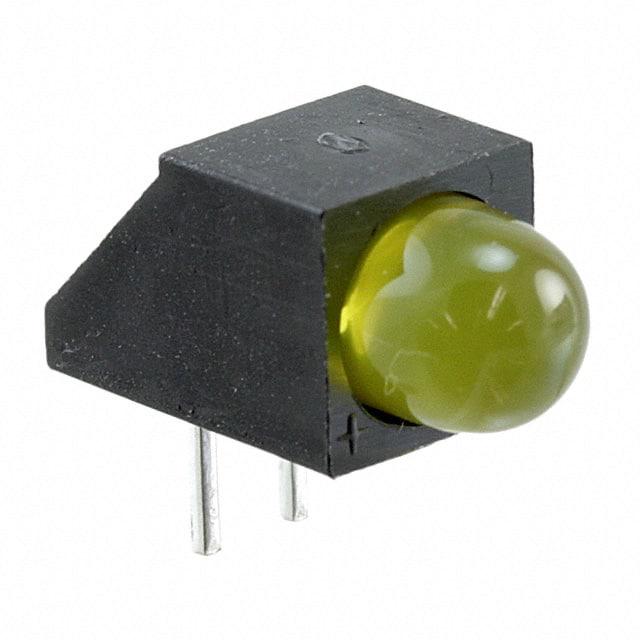

WP1503CB/YD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 590nm 60° 2.4V 圆形,带圆顶 散射,有色 黄色 通孔安装 6mm*6mm*5mm
供应商型号: SR-WP1503CB/YD
供应商: 海外现货
标准整包数: 1000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP1503CB/YD

WP1503CB/YD概述


    产品简介


    基本介绍
    Kingbright WP1503CB/YD是一款黄色光发光二极管(LED),由Gallium Arsenide Phosphide(砷化镓磷化物)和Gallium Phosphide(磷化镓)制成。这款LED适用于多种应用场景,包括状态指示、照明、标志应用、装饰和娱乐照明以及商用及住宅建筑照明。
    主要功能
    - 低功耗:设计用于低能耗应用。
    - 多用途安装:适合PC板或面板安装。
    - 可靠的封装:采用T-1 3/4圆柱形无法兰包装,确保耐用可靠。
    - UL认证:符合94V-0等级安全标准。
    - 环保:RoHS合规。

    技术参数


    电气和光学特性
    - 峰值波长:λpeak = 590 nm(典型值)
    - 主导波长:λdom = 588 nm(典型值)
    - 半功率视角:θ1/2 = 30°
    - 电容:C = 20 pF
    - 正向电压:VF = 1.95 V(最小值),2.4 V(最大值)
    - 反向电流:IR ≤ 10 µA(最大值)
    - 发光强度:Iv = 15 mcd(最小值),30 mcd(典型值)
    绝对最大额定值
    - 功率耗散:PD = 75 mW
    - 反向电压:VR = 5 V
    - 结温:Tj = 110 °C
    - 工作温度范围:Top = -40 °C to +85 °C
    - 存储温度范围:Tstg = -40 °C to +85 °C
    - 直流正向电流:IF = 30 mA
    - 峰值正向电流:IFM = 140 mA

    产品特点和优势


    独特功能和优势
    - 低功耗:适合便携式设备和其他需要节能的应用。
    - 耐用的封装:无法兰的T-1 3/4圆柱形设计,适合各种安装需求。
    - 可靠性高:符合UL标准,采用Type 66尼龙材料制造,确保产品的可靠性和坚固性。
    - RoHS合规:满足环境保护要求。

    应用案例和使用建议


    实际应用
    - 状态指示:在家电或工业设备中作为状态指示灯。
    - 照明:适用于商业和住宅建筑内的装饰和娱乐照明。
    - 标识:用于各种标识和标志应用。
    使用建议
    - 温度控制:工作时注意避免极端温度变化,以保证最佳性能。
    - 热管理:通过合理散热设计,如使用大尺寸PCB,以降低结温,提高稳定性。
    - 静电防护:建议在湿度40%-60%的环境中组装,避免静电损害。

    兼容性和支持


    兼容性
    - 焊接工艺:建议使用SAC 305焊料合金,且不超过一次焊接。
    - 安装方法:确保引脚间距与PCB孔间距匹配,避免短路。
    厂商支持
    - 售后服务:提供详细的安装指南和技术支持,确保客户顺利应用。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1:焊接过程中损坏
    - 解决方法:确保焊接温度和时间符合推荐标准,避免高温和应力对LED造成损害。
    - 问题2:性能下降
    - 解决方法:检查工作环境温度,确保不超过规定的工作温度范围。

    总结和推荐


    综合评估
    Kingbright WP1503CB/YD黄色光LED以其低功耗、耐用封装和高可靠性等特点,在多个应用场景中表现出色。它非常适合需要长时间稳定运行的状态指示、照明和装饰应用。
    推荐使用
    强烈推荐在需要高性能、耐用且低功耗的LED指示灯和照明系统中使用Kingbright WP1503CB/YD。其稳定的性能和广泛的应用场景使其成为理想选择。

WP1503CB/YD参数

参数
透镜形状 圆形,带圆顶
波长 590nm
测试电流 -
显示颜色 黄色
视角 60°
透镜类型 散射,有色
Vf-正向电压 2.4V
长*宽*高 6mm*6mm*5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP1503CB/YD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP1503CB/YD WP1503CB/YD数据手册

WP1503CB/YD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2028 ¥ 1.7295
库存: 3016
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 3459
