KA-2810ASURSK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 侧视封装, 波长630 nm, 2.8 x 0.8 x 1.2mm
供应商型号: TU-KA-2810ASURSK
供应商: 海外现货
标准整包数: 2000

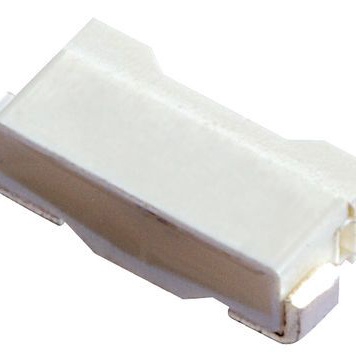

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KA-2810ASURSK

KA-2810ASURSK概述


    产品简介


    产品类型及主要功能
    Kingbright KA-2810ASURSK 是一款小型表面贴装二极管(SMD LED),采用AlGaInP材料制成的Hyper Red发光二极管,具有独特的光源色彩。这种LED常用于背光和状态指示等应用中。
    应用领域
    - 背光
    - 状态指示
    - 家居和智能家电
    - 可穿戴和便携式设备
    - 医疗健康应用

    技术参数


    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 峰值波长 | 645 | - | nm |
    | 主导波长 | 630 | - | nm |
    | 光谱带宽(半高宽) | 28 | - | nm |
    | 容量 | 35 | - | pF |
    | 正向电压(20mA) | 1.95 | 2.5 | V |
    | 反向电流(5V) | - | 10 | μA |
    | 功耗 | 75 | - | mW |
    | 反向电压 | 5 | - | V |
    | 结温 | 115 | - | °C |
    | 工作温度 | -40 到 +85 | - | °C |
    | 存储温度 | -40 到 +85 | - | °C |
    | 直流正向电流 | 30 | - | mA |
    | 峰值正向电流 | 185 | - | mA |
    | 静电放电阈值(HBM) | - | 3000 | V |

    产品特点和优势


    Kingbright KA-2810ASURSK 的独特之处在于它的小巧尺寸(2.8 x 1.2 x 0.8 mm)和低功耗设计。这种SMD LED特别适合需要背光和状态指示的应用,如智能家居设备和可穿戴设备。其紧凑的设计使其在有限空间内提供出色的照明效果。同时,该LED符合RoHS标准,对环保友好。

    应用案例和使用建议


    应用案例
    - 在家用电器如微波炉和冰箱中作为状态指示灯。
    - 在可穿戴设备如健康监测手环中作为信号灯。
    - 在医疗健康设备中指示设备的工作状态。
    使用建议
    - 处理这些LED时需注意静电放电风险,建议佩戴防静电腕带或手套。
    - 确保所有设备和机器接地,避免静电损坏。
    - 焊接过程中建议采用回流焊工艺,且焊接次数不超过两次,以避免产品损坏。

    兼容性和支持


    - 兼容性:Kingbright KA-2810ASURSK 与大多数电子电路板兼容,适用于标准PCB板上的SMT工艺。
    - 支持:Kingbright 提供详尽的技术支持文档,包括应用笔记和故障排除指南,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:静电放电如何影响LED?
    - 解决办法:处理LED时需佩戴防静电腕带或手套,确保所有设备和工具接地。
    2. 问题:焊接过程中如何避免损坏LED?
    - 解决办法:推荐使用回流焊工艺,不要超过两次焊接,严格控制焊接温度。

    总结和推荐


    Kingbright KA-2810ASURSK 以其小巧的尺寸、低功耗和高性能的特点,在各种应用场景中表现出色。对于需要高可靠性和高效能的用户来说,这款LED是一个非常理想的选择。鉴于其广泛应用和强大的技术规格,强烈推荐在相关应用中使用此款LED。

KA-2810ASURSK参数

参数
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 630nm
测试电流 -
显示颜色 红色
视角 110°
长*宽*高 2.5mm*1.2mm*800μm
安装方式 贴片安装

KA-2810ASURSK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KA-2810ASURSK KA-2810ASURSK数据手册

KA-2810ASURSK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1307 ¥ 1.1171
库存: 22000
起订量: 4000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2234.2
直接购买
加入购物车
