KPA-3010ZGC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 侧视封装, 波长525 nm, 3 x 1 x 2mm
供应商型号: KPA-3010ZGC SMD
供应商: 国内现货
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPA-3010ZGC

KPA-3010ZGC概述


    产品简介

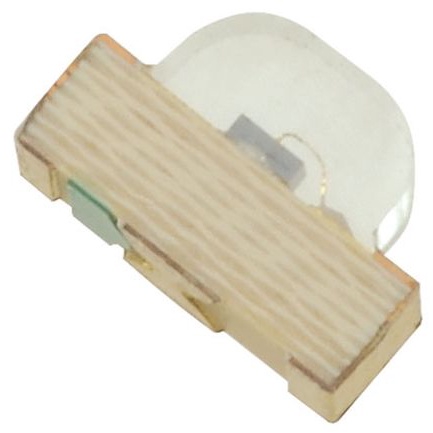

    Kingbright KPA-3010ZGC 绿色LED
    Kingbright KPA-3010ZGC 是一款绿色光源的表面贴装发光二极管(SMD LED),采用InGaN材料制成,具有宽视角和低功耗的特点。该产品适用于多种应用场景,包括背光、状态指示灯、家用电器、智能设备和医疗健康设备。

    技术参数


    - 封装尺寸:3.0 x 2.0 x 1.0 mm(右角)
    - 厚度:1.0 mm
    - 最小正向电压:3.3 V(@ 20 mA)
    - 最大正向电压:4.1 V(@ 20 mA)
    - 峰值波长:515 nm
    - 主导波长:525 nm(@ 20 mA)
    - 半宽度谱带:30 nm
    - 电容:45 pF
    - 反向电流:≤ 50 μA(@ 5 V)
    - 正向电流:最大25 mA
    - 峰值正向电流:最大150 mA
    - 热阻:630 °C/W(结到环境),510 °C/W(结到焊点)
    - 功率耗散:102.5 mW
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 低功耗:适合需要节能的应用场景。
    2. 宽视角:提供更广泛的视角,适用于各种照明需求。
    3. 适用于背光和指示灯:适用于多种显示应用。
    4. 环保特性:无卤素且符合RoHS标准。
    5. 易于焊接:锡垫设计提高了焊接性能。
    6. 防静电处理:采用ESD防护措施,减少静电损坏风险。

    应用案例和使用建议


    - 背光:可应用于电视、显示器和其他显示设备的背光系统。
    - 状态指示灯:用于智能家居设备、汽车仪表盘等指示灯光源。
    - 家电设备:适用于家用电器的指示灯和信号灯。
    - 智能穿戴设备:可用作健康监测设备的指示灯。
    使用建议:
    - 在操作时必须佩戴防静电腕带或手套,以防止静电损坏。
    - 储存时要保持在规定的温度范围内,避免高温或低温环境。
    - 使用过程中避免过度驱动电流和温度,以免影响寿命。

    兼容性和支持


    - 兼容性:KPA-3010ZGC 适用于标准的回流焊接工艺,且与大多数PCB板材料兼容。
    - 支持:Kingbright提供了详尽的技术资料和应用指南,客户可以在其官网找到更多资源和支持信息。

    常见问题与解决方案


    - 问题1:LED出现亮度不足的情况。
    - 解决方案:检查正向电流是否达到要求,调整电流至推荐值。
    - 问题2:设备运行中LED异常发热。
    - 解决方案:确保工作环境温度不超过推荐值,检查是否有过载现象。
    - 问题3:ESD导致LED损坏。
    - 解决方案:操作时务必采取防静电措施,如佩戴防静电手套或腕带。

    总结和推荐


    Kingbright KPA-3010ZGC 绿色SMD LED在背光和指示灯应用方面表现出色。其低功耗、宽视角和环保特性使其在市场上具有很强的竞争优势。对于需要高质量、可靠LED光源的应用场合,强烈推荐使用此产品。建议客户在使用前仔细阅读技术手册,并按照推荐的使用方法进行操作。

KPA-3010ZGC参数

参数
透镜形状 矩形
波长 525nm
测试电流 -
显示颜色 绿色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 4.1V
长*宽*高 2mm*1mm*1mm
通用封装 SMD
安装方式 贴片安装

KPA-3010ZGC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPA-3010ZGC KPA-3010ZGC数据手册

KPA-3010ZGC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 1.5278
4000+ ¥ 1.5024
6000+ ¥ 1.4642
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 3055.6
直接购买
加入购物车
