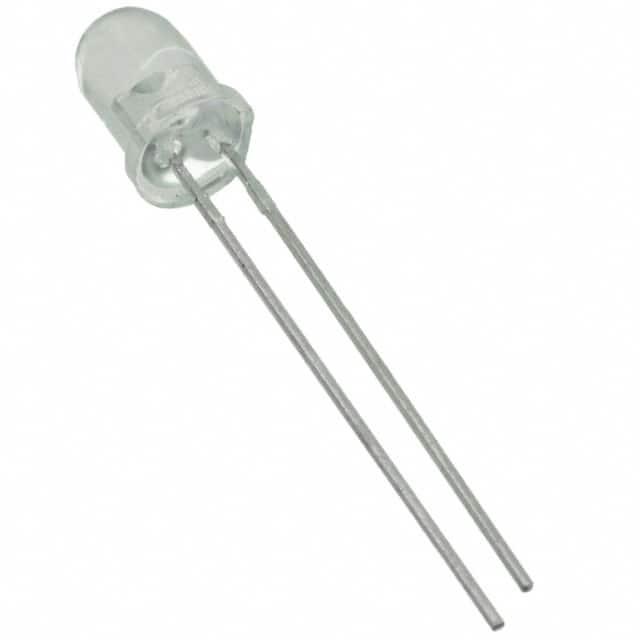

WP7113SEC/J4

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 611nm 20° 2.2V 20mA 圆形,带圆顶 透明 无色,橙色 标准安装,通孔安装 5mm*5mm*8.6mm
供应商型号: TS-WP7113SEC/J4
供应商: 海外现货
标准整包数: 500
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP7113SEC/J4

WP7113SEC/J4概述

    # WP7113SEC/J4 超亮橙色发光二极管技术手册

    产品简介


    WP7113SEC/J4 是一款超亮橙色发光二极管(LED),采用 AlGaInP 材料制成,提供明亮且稳定的光输出。该产品以其紧凑的设计和卓越的性能成为通用照明和指示的理想选择。其典型应用包括消费电子、家用电器、工业控制设备、信号灯以及仪表盘照明等领域。
    主要特点:
    - 低功耗设计。
    - 常见的 T-1 3/4 尺寸封装(直径为 5 毫米)。
    - 可靠且耐用,提供长寿命的固态可靠性。
    - 符合 RoHS 规范。

    技术参数


    以下是 WP7113SEC/J4 的关键技术规格:
    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 峰值波长 (λpeak) | 611 nm |
    | 主波长 (λD) | 605 nm |
    | 光谱半宽度 (Δλ1/2) | 17 nm |
    | 光强度 (Iv) @ 20mA | 8000~14000 mcd |
    | 视角 (2θ1/2) | 50°~80° 度 |
    | 正向电压 (VF) @ 20mA | 2.2~2.8 V |
    | 反向电流 (IR) @ 5V | ≤10 μA |
    | 正向电流 (IF) | 30 mA |
    | 脉冲正向电流 (IP) | 150 mA |
    | 功率消耗 | 84 mW |
    | 工作温度范围 | -40~+85 °C |

    产品特点和优势


    WP7113SEC/J4 的显著特点包括其卓越的亮度和效率,能够在较低的工作电流下实现高效的光输出。此外,其高可靠性、长寿命及符合环保要求的 RoHS 合规性使其在市场上具有竞争力。同时,它提供了易于集成的标准 T-1 3/4 封装形式。

    应用案例和使用建议


    应用案例:
    - 家庭电器面板指示灯。
    - 交通信号灯和汽车内部照明。
    - 消费类电子产品上的状态指示器。
    使用建议:
    为了确保最佳性能,在电路设计时需要合理选择匹配的限流电阻,并保证工作温度不超过额定值。对于高频率或脉冲操作环境,需注意散热设计以避免过热问题。

    兼容性和支持


    WP7113SEC/J4 与标准 T-1 3/4 封装完全兼容,便于替换现有产品。制造商提供了详尽的应用指南和技术支持资源,可在 http://www.KingbrightUSA.com 上找到。

    常见问题与解决方案


    1. 问题:LED 在使用过程中亮度降低?
    - 解决方案:检查是否超过最大允许电流值或工作温度范围。调整电路设计以减少热效应影响。
    2. 问题:反向漏电较大?
    - 解决方案:确认电源极性正确连接,并检查是否有静电放电损害。
    3. 问题:焊接后出现焊点不良?
    - 解决方案:确保焊接过程遵循正确的温度曲线设置,并使用适当助焊剂。

    总结和推荐


    总体而言,WP7113SEC/J4 是一款性能优异且经济实惠的 LED 产品,特别适合对亮度和可靠性的需求较高的应用场景。鉴于其出色的性价比和广泛的适用性,我们强烈推荐将其用于各种现代化电子产品项目中。无论是作为指示灯还是背景光源,这款 LED 都能提供令人满意的表现。

WP7113SEC/J4参数

参数
测试电流 20mA
显示颜色 无色,橙色
视角 20°
透镜类型 透明
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 611nm
长*宽*高 5mm*5mm*8.6mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

WP7113SEC/J4数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP7113SEC/J4 WP7113SEC/J4数据手册

WP7113SEC/J4封装设计

查看详情并下载
Symbol
Footprint
3D Model
