WP934CB/ID

产品分类: 光学仪器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: LED Uni-Color Hi-Eff. Red 627nm 2-Pin Bag
供应商型号: TS-WP934CB/ID
供应商: 海外现货
标准整包数: 100
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 WP934CB/ID

WP934CB/ID概述

    # WP934CB/ID 高效能红色发光二极管产品概述

    1. 产品简介


    基本描述

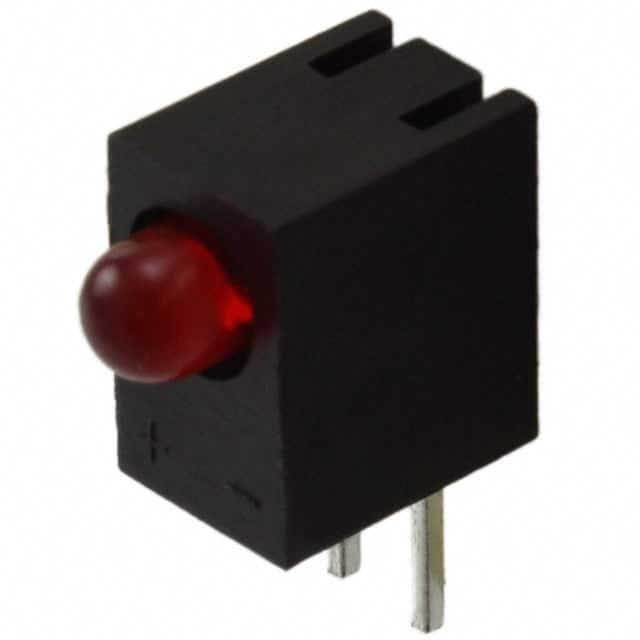

    WP934CB/ID 是一款由Kingbright公司生产的高效能红色光源设备,采用镓砷磷(GaAsP)/磷化镓(GaP)材料制成的橙色发光二极管。这类产品广泛应用于需要高可靠性的各种指示灯和照明装置中。
    主要功能
    - 状态指示:适用于需要精确显示状态的应用场景。
    - 照明用途:用于照明和装饰目的。
    - 商用及住宅建筑照明:适用于各种商业和家庭建筑内的指示和装饰。

    2. 技术参数


    绝对最大额定值
    - 功率耗散(PD):75 mW
    - 反向电压(VR):5 V
    - 结温(Tj):125°C
    - 工作温度范围(Top):-40°C 至 +85°C
    - 存储温度范围(Tstg):-40°C 至 +85°C
    - 直流正向电流(IF):30 mA
    - 峰值正向电流(IFM):160 mA
    - 静电放电阈值(HBM):8000 V
    电气/光学特性
    - 峰值发射波长(λpeak):627 nm
    - 主导波长(λdom):617 nm
    - 光谱带宽50%时的波长变化(Δλ):45 nm
    - 容量(C):15 pF
    - 正向电压(VF):1.9 V 至 2.3 V
    - 反向电流(IR):10 μA

    3. 产品特点和优势


    - 预修整引脚:便于PCB板安装。
    - 黑色外壳:增强对比度。
    - 长寿命:可靠性测量单位为年。
    - 美国保险商实验室认证(UL 94V-0):提供高安全标准。
    - 材料环保:无卤素且符合RoHS标准。

    4. 应用案例和使用建议


    应用场景
    - 状态指示:适用于计算机和通信设备。
    - 照明:例如在广告牌、商场和家庭环境中。
    - 装饰和娱乐照明:如在酒店、夜总会和展览场所。
    - 商用及住宅建筑照明:适用于各种商用和住宅建筑的指示灯和装饰。
    使用建议
    - 在焊接过程中,应避免温度过高(不得超过260°C),以防止环氧树脂损坏。
    - 使用SAC 305焊锡合金进行波峰焊接。
    - 确保产品在存储和操作过程中远离潮湿和快速温度变化环境。

    5. 兼容性和支持


    - 与多种电子元器件和其他设备兼容,具体兼容性请参阅Kingbright官方文档。
    - 提供完善的售后和技术支持服务,确保用户能够顺利使用并解决任何可能出现的问题。

    6. 常见问题与解决方案


    常见问题
    - 问题1:焊接过程中的温度控制不当导致损坏。
    - 问题2:在多次焊接或高温处理后出现光衰减。
    解决方案
    - 问题1:遵循推荐的焊接温度曲线,确保焊接过程在245°C至255°C之间进行3秒。
    - 问题2:在多次焊接前咨询Kingbright公司,确认产品的耐热性和可靠性。

    7. 总结和推荐


    综合评估
    WP934CB/ID是一款高性能的红色发光二极管,具有优异的光学特性和良好的耐用性。其广泛应用领域和独特的设计使其在市场上具备较强的竞争力。通过严格的质量控制和高标准的技术参数,Kingbright成功将这款产品打造成了众多行业用户的理想选择。
    推荐结论
    强烈推荐使用WP934CB/ID高效能红色发光二极管,特别是在需要高可靠性和良好性能的场合。同时建议用户在使用前仔细阅读技术手册和使用说明,以充分发挥其潜力。

WP934CB/ID参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP934CB/ID数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934CB/ID WP934CB/ID数据手册

WP934CB/ID封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2041 ¥ 1.7345
2000+ $ 0.2006 ¥ 1.7054
5000+ $ 0.1892 ¥ 1.6085
10000+ $ 0.1835 ¥ 1.5601
20000+ $ 0.1801 ¥ 1.531
库存: 16700
起订量: 1200 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1734.5
