WP934CB/GD

产品分类: 光学仪器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: LED Uni-Color Green 565nm 2-Pin Bulk
供应商型号: 26M-WP934CB/GD
供应商: 云汉优选
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 WP934CB/GD

WP934CB/GD概述

    绿光LED WP934CB/GD技术手册解析

    产品简介

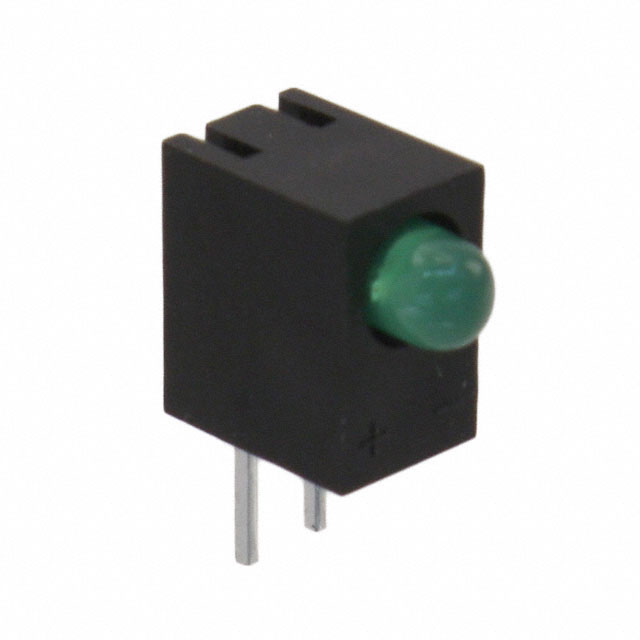

    绿光LED WP934CB/GD是由镓磷化物(GaP)制成的发光二极管,主要用于指示灯、照明及装饰用途。该产品具备绿色光源,具有高可靠性、预裁剪引线、增强对比度等特点,适用于多种商业和住宅建筑照明、指示灯及娱乐照明应用。

    技术参数


    | 参数 | 典型值 | 最大值 | 单位 |

    | 峰值发射波长 | 565 | - | nm |
    | 主导波长 | 568 | - | nm |
    | 谱宽(50%光通量) | 30 | - | nm |
    | 电容 | 15 | - | pF |
    | 正向电压 | 2.0 | 2.4 | V |
    | 反向电流(VR=5V) | - | 10 | µA |
    | 功率耗散 | - | 62.5 | mW |
    | 反向电压 | - | 5 | V |
    | 结温 | - | 110 | °C |
    | 工作温度范围 | -40 | +85 | °C |
    | 存储温度范围 | -40 | +85 | °C |
    | 直流正向电流 | - | 25 | mA |
    | 峰值正向电流 | 140 | - | mA |
    | 静电放电阈值 | - | 8000 | V |
    此外,该LED封装材料为66尼龙,具有UL94V-0等级。视角为50°,正向电流10mA时的光强度典型值为50mcd,角度±15%。其绝对最大额定值如图所示,包括热阻和焊接条件等细节。

    产品特点和优势


    - 高可靠性:该LED的使用寿命长达数年,确保长时间稳定运行。
    - 增强对比度:黑色外壳设计提升了对比度,使显示效果更佳。
    - RoHS合规:符合环保标准,适用于对环境要求严格的项目。
    - 预裁剪引线:便于PCB板安装,减少安装误差。
    - 高防水防尘性能:通过UL94V-0认证,适应各种复杂环境。

    应用案例和使用建议


    绿光LED WP934CB/GD适用于多种应用场景,如状态指示灯、照明设备、招牌和装饰灯等。在选择安装位置时应注意避免湿气侵入,保持环境温度适宜。特别是在焊接过程中,需严格按照推荐的焊接温度和时间进行操作,以防止环氧树脂受到热应力。

    兼容性和支持


    该LED产品兼容多种电子元器件和设备,尤其是在PCB板上的安装方面。厂商提供详细的技术支持文档,包括焊接步骤和注意事项,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - Q: 如何避免静电损坏?
    - A: 在生产区域内维持相对湿度在40%-60%之间,可有效降低静电风险。

    - Q: 如何正确焊接该LED?
    - A: 推荐预热温度不超过105°C,焊接温度控制在245°C~255°C范围内,持续时间不超过5秒。

    总结和推荐


    总体而言,绿光LED WP934CB/GD是一款具有高度可靠性和广泛应用前景的产品。其卓越的性能、高对比度和多样化的应用场景使其在市场上具有较强的竞争力。对于需要高质量指示灯和照明设备的应用场合,推荐选用此款产品。不过,在使用过程中必须严格遵守制造商的操作指南,确保设备安全高效运行。

WP934CB/GD参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP934CB/GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934CB/GD WP934CB/GD数据手册

WP934CB/GD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8993
10+ ¥ 2.3194
50+ ¥ 1.9328
100+ ¥ 1.7842
500+ ¥ 1.6567
1000+ ¥ 1.5463
库存: 445
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.89
直接购买
加入购物车
