KCSA04-105

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 1位LED数码管, 红光, 75mW, 表面安装
供应商型号: 6165333
供应商: 海外现货
标准整包数: 5

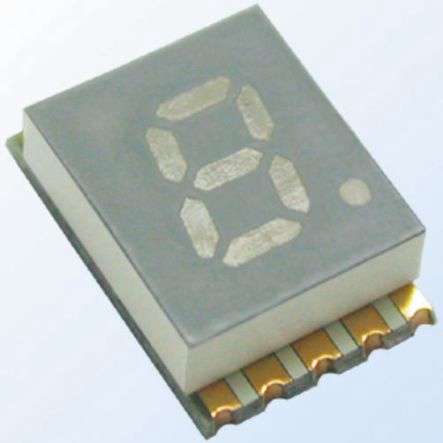

KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KCSA04-105

KCSA04-105概述


    产品简介


    Kingbright的Hyper Red光源器件是一款采用AlGaInP材料并在GaAs基板上制造的发光二极管(LED)。这类产品广泛应用于智能家居、家电、工业仪器等领域,用于显示时间、数字组合及状态指示等功能。尽管LED对静电放电和电流冲击较为敏感,但其出色的机械坚固性和低功耗操作使其成为众多应用的理想选择。

    技术参数


    - 发射波长:645nm(峰值)
    - 主波长:630nm
    - 光谱带宽:28nm
    - 容量:35pF
    - 正向电压(10mA):1.85V至2.35V
    - 反向电流(5V):最大10μA
    - 功率耗散:75mW
    - 反向电压:5V
    - 结温:115℃
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-40℃至+85℃
    - 直流正向电流:30mA
    - 峰值正向电流:185mA
    - 静电放电阈值:3000V

    产品特点和优势


    - 0.4英寸数码高度:确保了显示效果的清晰度。
    - 低电流操作:适合低功耗需求的应用。
    - 优良的字符外观:提供良好的视觉效果。
    - 机械坚固性:能够在各种环境中稳定运行。
    - 灰面白段:便于区分和识别。
    - 封装形式:每卷400个,防潮等级为2a,符合RoHS标准。

    应用案例和使用建议


    这款LED广泛应用于家电和智能设备中的数字显示模块。例如,在洗衣机和微波炉上,它可用于显示时间、状态和其他数字信息。为了更好地发挥其性能,建议在安装时注意避免过高的电流和温度,以防止光衰减或过早失效。同时,焊接过程中仅限两次回流焊接,并且推荐使用回流焊方法以减少损害风险。

    兼容性和支持


    Kingbright的Hyper Red LED具有高兼容性,适用于多种电路设计和焊接工艺。制造商提供了详尽的支持文档和应用指南,帮助用户了解如何正确安装和使用这些产品。此外,官方还提供售后服务和技术咨询,以应对可能遇到的各种问题。

    常见问题与解决方案


    - Q: 如何处理静电敏感的LED?
    - A: 建议佩戴防静电腕带或手套,确保所有设备、工具和机器接地。
    - Q: 避免哪种类型的焊接方法?
    - A: 不推荐使用非回流焊接方法,因其可能导致产品损坏。
    - Q: 频繁的反向偏置会导致什么后果?
    - A: 过多的反向偏置可能导致金属迁移,增加泄漏电流,甚至导致短路。

    总结和推荐


    总体而言,Kingbright的Hyper Red LED凭借其高可靠性、低功耗和广泛的适用性,成为众多智能设备和工业应用的理想选择。其卓越的机械坚固性和精确的光学性能使其在多个应用场景中表现优异。考虑到其优秀的技术和市场竞争力,我们强烈推荐使用Kingbright的Hyper Red LED。

KCSA04-105参数

参数
显示模式 -
显示类型 7段
显示颜色 红色
字符宽度 5.6mm
字符高度 10.16mm
控制器类型 -
显示高度 10.16mm
显示尺寸 -
视角 -
触碰模式 -
显示宽度 5.6mm
分辨率(pixels) -
接口方式 -
发光强度 27mcd
背光颜色 -
长*宽*高 3.75mm(高度)
通用封装 DIP
安装方式 贴片安装,通孔安装
零件状态 在售

KCSA04-105数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 KCSA04-105 KCSA04-105数据手册

KCSA04-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 24.25
100+ ¥ 23.7168
200+ ¥ 23.2069
库存: 186
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 121.25
