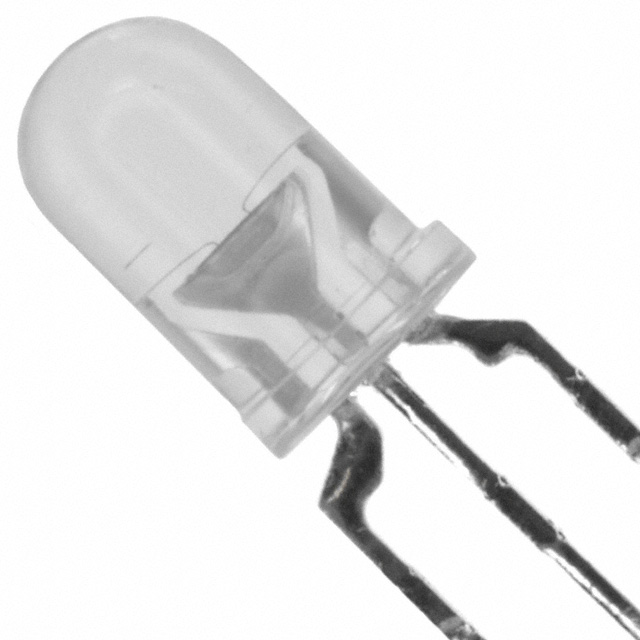

WP59EGW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm(绿色),617nm(红色) 60° 2.2V(绿色),2V(红色) 20mA(绿色),20mA(红色) 圆形,带圆顶 散射 白色 DIP 通孔安装 5mm*5mm*11.35mm
供应商型号: TS-WP59EGW
供应商: 海外现货
标准整包数: 100
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP59EGW

WP59EGW概述

    高效红绿双色指示灯:WP59EGW 产品概述

    产品简介


    WP59EGW 是一款高效红绿双色指示灯,采用砷化镓磷化物(GaAsP)和磷化镓(GaP)材料制成,具有高亮度、低功耗和长寿命等特点。这种双色指示灯适用于各种应用,如状态指示、照明、标牌和装饰娱乐照明,以及商业和住宅建筑照明。

    技术参数


    - 光谱特性
    - 高效红色:峰值波长 (λpeak) 为 627 nm,主波长 (λdom) 为 617 nm
    - 绿色:峰值波长 (λpeak) 为 565 nm,主波长 (λdom) 为 568 nm
    - 谱宽(半峰全宽):高效红色为 45 nm,绿色为 30 nm
    - 电气特性
    - 峰值电流 (IFM):高效红色为 160 mA,绿色为 140 mA
    - 工作电流 (IF):高效红色为 30 mA,绿色为 25 mA
    - 反向电压 (VR):5 V
    - 最大功率耗散 (PD):高效红色为 75 mW,绿色为 62.5 mW
    - 正向电压 (VF):在 20 mA 时为 2.0 至 2.5 V
    - 温度系数:正向电压随温度变化的系数为 -1.9 至 -2 mV/°C
    - 电容 (C):15 pF
    - 二极管最大反向电流 (IR):10 µA
    - 物理特性
    - 额定温度范围:工作温度 (Top) 为 -40 至 +85 °C
    - 存储温度 (Tstg):-40 至 +85 °C
    - 推荐焊接温度:最高焊料温度 260 °C(持续 3 秒)
    - 热阻:结点至环境 (Rth JA):高效红色为 580 °C/W,绿色为 550 °C/W;结点至焊点 (Rth JS):高效红色为 390 °C/W,绿色为 430 °C/W

    产品特点和优势


    - 均匀的光输出:确保视觉效果一致且稳定。
    - 低功耗:节省能源,减少发热,提高使用寿命。
    - 3 引脚设计:简化电路设计,便于安装和维修。
    - 长寿命:坚固耐用,满足工业标准要求。
    - 符合 RoHS 标准:环保无害,适应全球法规要求。

    应用案例和使用建议


    - 应用案例:此款指示灯广泛应用于消费电子、家电设备、工业控制面板等场景。其均匀的光输出和低功耗特性使其在状态指示和照明应用中表现出色。

    - 使用建议:建议在安装过程中注意以下几点:
    - 避免长时间暴露在凝结水环境中,温度骤变可能导致损坏。
    - 在焊接引线时,每根线单独使用热缩管绝缘,防止短路接触。
    - 使用支架或垫片将 LED 安装在 PCB 上方,保持至少 3 mm 的间隙。
    - 在成型引脚时,使用工具或夹具固定,避免应力传递到 LED 镜头和内部结构。

    兼容性和支持


    - 兼容性:适用于标准 PCB 安装,但不适合回流焊接。SAC 305 锡合金推荐用于焊接。
    - 支持:提供详细的应用指南和技术文档。如有特殊需求或需咨询,请联系 Kingbright。

    常见问题与解决方案


    - Q1: 如何处理 LED 引脚应力?
    - A1: 引脚成型时应避免过度弯曲,并在焊接过程中使用保护盖和夹具。不要让烙铁尖触碰透镜环氧树脂部分。

    - Q2: 如何存储 LED?
    - A2: 存储时应避免湿度变化和温度骤变,推荐在相对湿度 40%-60% 的环境下储存,温度不超过 30°C。

    总结和推荐


    WP59EGW 高效红绿双色指示灯凭借其独特的光输出特性、低功耗和长寿命,成为众多应用领域的理想选择。该产品特别适用于需要均匀光照和可靠性能的场合。强烈推荐使用该产品,特别是在状态指示和照明应用中,其卓越性能将大大提升用户体验和系统可靠性。

WP59EGW参数

参数
Vf-正向电压 2.2V(绿色),2V(红色)
透镜形状 圆形,带圆顶
波长 568nm(绿色),617nm(红色)
测试电流 20mA(绿色),20mA(红色)
显示颜色 白色
视角 60°
透镜类型 散射
长*宽*高 5mm*5mm*11.35mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP59EGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP59EGW WP59EGW数据手册

WP59EGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1493 ¥ 1.2694
2000+ $ 0.1459 ¥ 1.2403
3000+ $ 0.1436 ¥ 1.2209
6000+ $ 0.1402 ¥ 1.1919
库存: 28500
起订量: 1600 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1269.4
直接购买
加入购物车
