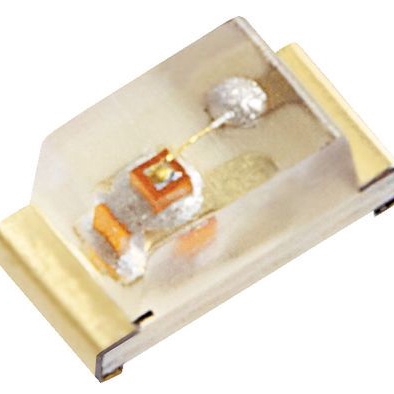

KPT-1608SURCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 1608 (0603)封装, 波长630 nm, 1.6 x 0.8 x 0.75mm
供应商型号: 14M-KPT-1608SURCK 0603
供应商: 云汉优选
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-1608SURCK

KPT-1608SURCK概述


    产品简介


    Kingbright KPT-1608SURCK是一款超红光源LED器件,由AlGaInP材料制成并封装在GaAs衬底上。这类LED器件主要应用于背光、状态指示、智能家居设备、可穿戴设备和医疗保健等领域。其独特的光谱特性和紧凑的尺寸使其成为现代电子产品不可或缺的一部分。

    技术参数


    - 尺寸与厚度:1.6mm x 0.8mm SMD LED,厚度为0.75mm。
    - 亮度参数:
    - 光通量:@20mA时最小值为120 mcd,典型值为230 mcd。
    - 观察角度:@20mA时为80度。
    - 光谱参数:
    - 峰值波长:645 nm。
    - 主波长:630 nm。
    - 半峰全宽:28 nm。
    - 电学参数:
    - 正向电压:@20mA时,典型值为1.95V,最大值为2.5V。
    - 反向电流:@5V时,最大值为10 µA。
    - 功耗与温度系数:
    - 功率耗散:75 mW。
    - 温度系数:峰值波长的温度系数为0.14 nm/°C,主波长的温度系数为0.05 nm/°C。
    - 正向电压温度系数:-1.9 mV/°C。
    - 绝对最大额定值:
    - 工作温度范围:-40°C 至 +85°C。
    - 存储温度范围:-40°C 至 +85°C。
    - 最大反向电压:5V。
    - 最大正向电流:30 mA。
    - 脉冲正向电流:185 mA。

    产品特点和优势


    - 低功耗:在保证高性能的同时,显著降低了能源消耗。
    - 宽视角:提供超过80度的观察角度,适用于多种不同的安装环境。
    - 高可靠性:符合RoHS标准,采用无卤素材料,确保环境友好。
    - 多用途应用:既可用于背光设计,也可用于状态指示,广泛适用于各种消费类电子产品。

    应用案例和使用建议


    应用案例
    - 智能家居设备:用于智能电视、冰箱等家电设备的状态指示。
    - 可穿戴设备:在健康监测设备中作为低功耗背光源。
    - 便携式设备:如手机和平板电脑的背光显示。
    使用建议
    - 环境要求:在处理这些LED时,务必使用防静电腕带或手套,以避免静电放电。
    - 安装注意事项:安装时必须将设备接地,以减少静电损害风险。
    - 焊接温度控制:建议使用再流焊工艺进行焊接,以防止因过度加热造成的损坏。

    兼容性和支持


    - 兼容性:此LED与标准PCB板兼容,适合大规模生产和应用。
    - 支持服务:Kingbright提供技术支持和服务,包括技术文档、应用笔记等资源。

    常见问题与解决方案


    - 问题一:如何正确处理这些LED以避免静电损害?
    - 解决方案:使用防静电腕带或手套操作LED,并确保所有设备和机械均处于接地状态。

    - 问题二:焊接过程中需要注意哪些事项?
    - 解决方案:建议使用再流焊工艺,最多进行两次焊接循环,以避免LED损伤。

    总结和推荐


    Kingbright KPT-1608SURCK凭借其低功耗、宽视角、高可靠性和多功能应用,展示了其在市场上的强大竞争力。其独特的技术和优势使其成为众多应用领域的理想选择。考虑到其全面的技术规格和支持服务,强烈推荐使用这款产品,特别是在需要高效能、长寿命和环保的电子设备中。

KPT-1608SURCK参数

参数
测试电流 20mA
显示颜色 红色
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 630nm
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 支架安装,贴片安装

KPT-1608SURCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-1608SURCK KPT-1608SURCK数据手册

KPT-1608SURCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
