KP-3216SYCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄光LED, 3216 (1206)封装, 波长590 nm, 3.2 x 1.6 x 1.1mm
供应商型号: UNP-KP-3216SYCK
供应商: 海外现货
标准整包数: 1

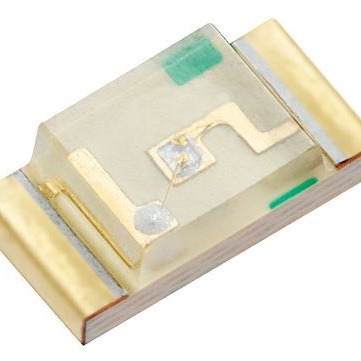

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-3216SYCK

KP-3216SYCK概述

    # 电子元器件产品技术手册

    产品简介


    Kingbright的KP-3216SYCK是一款高性能、超亮黄色的表面贴装LED(SMD)。这款LED采用AlGaInP材料制成,适合广泛的应用领域,包括背光、状态指示、家用及智能家电、可穿戴设备以及医疗健康设备等。本产品不仅具有出色的光学性能,还符合RoHS标准,且无卤素,确保环保。

    技术参数


    以下是该产品的关键技术和性能参数:
    - 尺寸:3.2 mm x 1.6 mm,厚度为1.1 mm
    - 发光强度:典型值为150 mcd(@20 mA),最小值为80 mcd
    - 视场角:140°
    - 峰值波长:590 nm
    - 最大电流:IF = 30 mA;IFM = 175 mA(脉冲)
    - 正向电压:2.0~2.5 V
    - 反向电压:5 V
    - 存储温度范围:-40°C 到 +85°C
    - 工作温度范围:-40°C 到 +85°C
    - 功率耗散:75 mW
    - 热阻:Rth JA = 680 °C/W;Rth JS = 560 °C/W

    产品特点和优势


    1. 超亮黄色:高亮度,使设备能够在多种环境中保持清晰可见。
    2. 低功耗:适合便携式和电池供电设备。
    3. 宽视场角:140°的视场角使LED光线更容易被观察到。
    4. 低热阻:高效的散热设计提高了可靠性。
    5. 符合RoHS和无卤素:环保材料符合现代制造标准。
    6. 包装规格:每个封装2000个,确保大批量生产的需求。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:如智能灯泡、电视背光等,超亮黄色LED能够增强用户的视觉体验。
    2. 可穿戴设备:在手表、健身追踪器等产品中,用于显示电池状态或其他重要信息。
    3. 医疗器械:用于医疗仪器的状态指示,提高操作的准确性和可靠性。
    使用建议
    1. 防静电处理:处理LED时需佩戴防静电手环或手套,以防止静电损坏。
    2. 正确安装:必须按照规定的焊接模式进行安装,建议使用回流焊工艺,避免对产品造成损坏。
    3. 环境温度:在极端温度环境下使用时,应注意不要超过规定的最大工作温度,以延长产品寿命。

    兼容性和支持


    KP-3216SYCK与多种电子设备和组件具有良好的兼容性,适用于大多数现代电路板的设计。制造商提供了详细的焊接指南和环境要求说明,同时提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 如何避免静电损坏?
    - 在处理LED时务必佩戴防静电手环或手套,并确保所有设备和机器均已接地。
    2. 焊接过程中需要注意什么?
    - 建议使用回流焊工艺,且最大焊接次数为两次,以防止损坏LED。
    3. 如何测试LED的正常工作?
    - 可通过测量正向电压和电流来检测LED的工作状态,确保其符合技术规格要求。

    总结和推荐


    KP-3216SYCK是一款性能卓越的SMD LED,特别适合需要高亮度、低功耗和宽视场角的应用。其出色的环境适应性和稳定性使其成为许多现代化设备的理想选择。强烈推荐此产品,尤其适用于智能家居、可穿戴设备和医疗设备等领域。

KP-3216SYCK参数

参数
测试电流 20mA
显示颜色 黄色
视角 140°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 590nm
长*宽*高 2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装

KP-3216SYCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-3216SYCK KP-3216SYCK数据手册

KP-3216SYCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0486 ¥ 0.4105
710+ $ 0.045 ¥ 0.3803
库存: 710
起订量: 244 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.41
