KCPDC04-123

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子

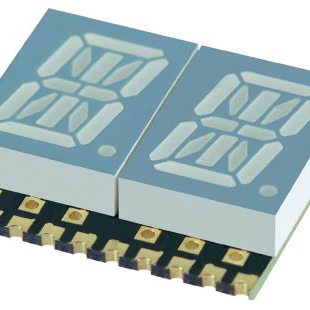

产品描述: Kingbright 2位LED数码管, KCPDC04系列, 绿光, 75mW, 表面安装
供应商型号: 8717349
供应商: 海外现货
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KCPDC04-123

KCPDC04-123概述

    # 电子元器件技术手册:KCPDC04-123绿色表面贴装显示模块

    产品简介


    KCPDC04-123是一款采用AlGaInP材料制作的绿色光源发光二极管(LED),适用于智能家电、工业仪器和其他需要显示数字和时间的应用场景。这款产品通过高对比度和光输出能力,为用户提供清晰稳定的显示效果。

    技术参数


    | 参数 | 描述 | 型号 |
    |
    | 发射波长峰值 | @10mA条件下,发射光谱峰值波长 | 574 nm |
    | 主导波长 | @10mA条件下,主导波长 | 570 nm |
    | 光谱半宽度 | @10mA条件下,半宽度 | 20 nm |
    | 容量 15 pF |
    | 正向电压 | @10mA条件下,正向电压 | 2.0 - 2.45 V |
    | 反向电流 | @5V条件下,反向电流 | < 10 µA |
    | 功率消耗 | 正向电流不超过30mA时的最大功耗 | 75 mW |
    | 反向电压 | 最大反向电压 | 5 V |
    | 结温 | 最大结温 | 115 °C |
    | 工作温度范围 | 操作温度范围 | -40 to +85 °C |
    | 存储温度范围 | 存储温度范围 | -40 to +85 °C |
    | 峰值正向电流 | 瞬态条件下最大正向电流 | 150 mA |
    | 人体模型静电放电阈值 | 以人体模型为基础的静电放电极限 | 3000 V |

    产品特点和优势


    KCPDC04-123具有以下特点和优势:
    - 低电流操作:能够在较低的电流下保持高效的工作状态。
    - 高对比度和光输出:提供明亮且高对比度的显示效果,满足大多数应用场景的需求。
    - 机械坚固:适用于各种严苛的操作环境。
    - 环保材料:无铅包装且符合RoHS标准。
    - 灰面白段设计:提高视觉清晰度,使显示效果更加清晰。
    - 防静电保护:所有设备必须接地,确保安全操作。

    应用案例和使用建议


    应用案例
    KCPDC04-123广泛应用于智能家电、仪表盘、工业设备及时间数字组合显示等领域。例如,在家用空调上,它可以显示当前温度和模式选择,确保用户轻松获取必要的信息。
    使用建议
    1. 正确接地:所有设备和机器都必须正确接地,避免静电损坏。
    2. 控制焊接温度:采用回流焊接工艺进行焊接,避免过度加热造成的损害。焊接次数不应超过两次。
    3. 电路设计:在电路设计时需注意使用限流电阻,并设计合适的驱动电路,保护LED免受反向电压和瞬态电压冲击的影响。

    兼容性和支持


    KCPDC04-123采用了标准的表面贴装工艺,能够与其他SMT兼容的电子元器件一起工作。Kingbright公司提供了全面的技术支持和服务,包括详尽的产品文档和应用指南。如果您有任何疑问或需要进一步的帮助,可以通过官方渠道联系Kingbright的技术支持团队。

    常见问题与解决方案


    常见问题与解决方法
    1. 静电损坏
    - 解决方案:操作LED时佩戴防静电手环或手套,确保设备接地良好。
    2. 过热问题
    - 解决方案:避免长时间暴露在高温环境下,合理设置驱动电流和温度保护机制。
    3. 焊接不良
    - 解决方案:严格遵循回流焊接工艺规范,确保焊接质量。

    总结和推荐


    KCPDC04-123是一款适用于多种应用场景的高性能绿色表面贴装显示模块。它的优势在于低电流操作、高对比度和光输出以及出色的机械坚固性。对于需要显示功能的电子产品来说,它是一个值得信赖的选择。结合Kingbright提供的技术支持,KCPDC04-123可以为您的项目提供可靠的解决方案。强烈推荐给需要高质量显示模块的设计工程师们。

KCPDC04-123参数

参数
显示颜色 绿色
触碰模式 -
显示模式 -
显示尺寸 -
显示类型 14 段
背光颜色 -
字符宽度 6mm
接口方式 -
显示高度 10.16mm
显示宽度 6mm
分辨率(pixels) -
发光强度 11mcd
控制器类型 -
字符高度 10.2mm
视角 -
长*宽*高 3.8mm(高度)
通用封装 SMD
安装方式 贴片安装

KCPDC04-123数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 KCPDC04-123 KCPDC04-123数据手册

KCPDC04-123封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 45.2179
63+ ¥ 44.2194
125+ ¥ 43.274
库存: 18
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 45.21
