首页  >  产品百科  >  WP130WDT/EGW

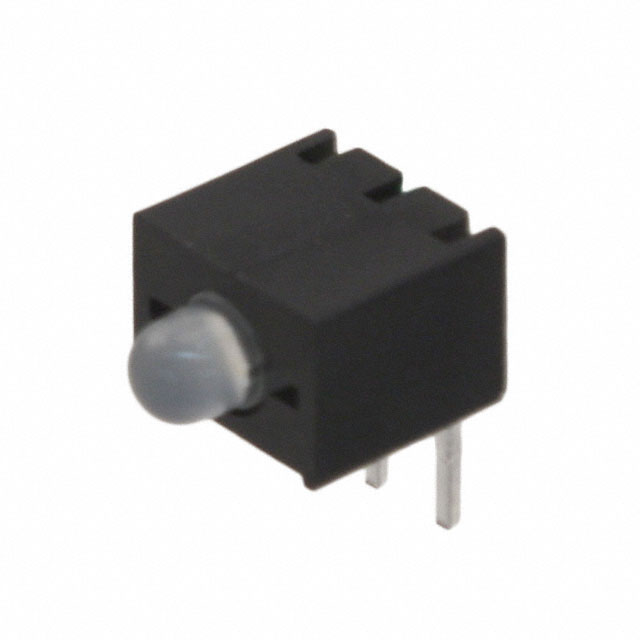

WP130WDT/EGW

产品分类: 光学仪器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: LED Bi-Color Green/Red 565nm/627nm 3-Pin Bulk
供应商型号: 15M-WP130WDT/EGW
供应商: 云汉优选
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 WP130WDT/EGW

WP130WDT/EGW概述

    # 电子元器件产品技术手册:WP130WDT/EGW发光二极管

    产品简介


    WP130WDT/EGW是一种高效率的发光二极管(LED),适用于多种应用场景。其主要由高砷磷镓红光源材料制成,同时也提供绿色光源版本。这类LED具备高效能、高对比度等显著特点,在指示、照明、装饰等多种领域有着广泛应用。此外,它还符合RoHS标准,确保对环境友好。

    技术参数


    电气与光学特性
    | 参数 | 值 | 单位 |
    |
    | 发射光峰值波长 | 627 nm (红色) | nm |
    | 主导波长 | 617 nm (红色) | nm |
    | 光谱半宽度 | 45 nm | nm |
    | 容量 | 15 pF | pF |
    | 正向电压 | 2.0 V (红色) | V |
    | 反向电流 | 10 μA | μA |
    绝对最大额定值
    | 参数 | 值 | 单位 |
    |
    | 正向电流 | 30 mA | mA |
    | 最大功耗 | 75 mW | mW |
    | 结温 | 125 ℃ | ℃ |
    | 工作温度 | -40 至 +85 ℃ | ℃ |
    | 存储温度 | -40 至 +85 ℃ | ℃ |
    | 电击穿阈值 | 8000 V | V |
    | 焊接温度 | 260 ℃ (3秒) | ℃ |

    产品特点和优势


    WP130WDT/EGW具备以下独特功能和优势:
    - 预修剪引脚,便于PCB板安装;
    - 黑色外壳增强对比度;
    - 通过UL 94V-0认证,适用于高要求的安全环境;
    - RoHS合规,环保材料制造;
    - 红色LED发光效率高,视角宽广;
    - 绿色LED同样表现出色,满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    - 状态指示器:适用于各种设备的状态显示。
    - 照明:适合于标识牌、装饰灯及建筑照明。
    - 消费电子产品:可用于家用电器、消费电子设备上的指示灯。
    使用建议
    - 确保焊接温度不超过260℃,避免过热损害。
    - 使用适当尺寸的焊盘,推荐焊盘面积不小于16平方毫米。
    - 装配时应避免对环氧树脂施加应力,尤其是当温度高于85℃时。
    - 对于多次焊接过程或其他高温处理步骤,请咨询Kingbright以确认兼容性。

    兼容性和支持


    - 本产品与现有电子元件具有良好的兼容性,适用于标准PCB组装流程。
    - Kingbright提供了详尽的技术支持,包括但不限于装配指南、焊锡温度曲线等文档,帮助客户顺利完成装配。
    - 建议使用SAC 305焊锡合金进行焊接,以确保最佳效果。

    常见问题与解决方案


    问题一:如何避免短路?
    解决方案: 在组件放置过程中,确保LED引脚间距与PCB孔间距匹配。不得在引脚与PCB接触区域走线,以防短路。
    问题二:如何正确组装LED?
    解决方案: 应按照推荐方法组装LED。注意在焊接过程中保持足够的空间,避免对LED造成损坏。

    总结和推荐


    综合评估
    WP130WDT/EGW发光二极管凭借其卓越的性能、可靠的电气特性及广泛的应用范围,在众多LED产品中脱颖而出。预修剪引脚、黑壳设计以及优异的电气性能使其在各类应用场景中表现出色。
    推荐意见
    鉴于其高性能、良好的兼容性和全面的技术支持,我们强烈推荐将WP130WDT/EGW用于各种需要高效率发光二极管的项目中。无论是作为状态指示还是照明应用,这款产品都是您的理想选择。

WP130WDT/EGW参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WP130WDT/EGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 KINGBRIGHT ELECTRONIC/台湾今台电子 WP130WDT/EGW WP130WDT/EGW数据手册

WP130WDT/EGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.408 ¥ 3.4067
200+ $ 0.3953 ¥ 3.3011
1000+ $ 0.3795 ¥ 3.169
3000+ $ 0.3637 ¥ 3.037
库存: 1
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 3.4
