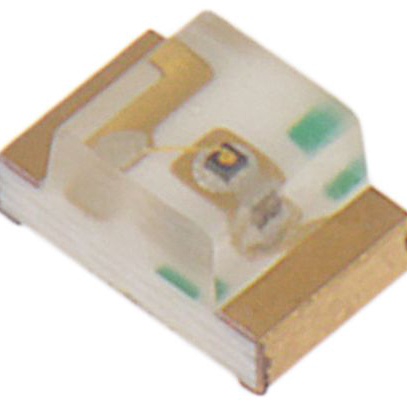

KP-2012CGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 2012 (0805)封装, 波长570 nm, 2 x 1.25 x 1.1mm
供应商型号: 26M-KP-2012CGCK
供应商: 云汉优选
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-2012CGCK

KP-2012CGCK概述

    # 绿色SMD LED光源:KP-2012CGCK

    产品简介


    KP-2012CGCK是一款绿色表面贴装二极管(SMD LED),适用于多种消费电子和智能设备。它采用了铝镓铟磷(AlGaInP)材料,安装在砷化镓(GaAs)基底上。该产品具有低功耗、宽视角和良好的可靠性等特点,可广泛应用于背光、状态指示等领域。

    技术参数


    - 封装尺寸: 2.0mm x 1.25mm,厚度为1.1mm
    - 亮度(Iv): 20mcd@20mA
    - 主波长(λpeak): 574nm
    - 峰值电流(IFM): 150mA
    - 反向电压(VR): 5V
    - 最大正向电流(IF): 30mA
    - 最大功率耗散(PD): 75mW
    - 工作温度范围(Top): -40°C至+85°C
    - 存储温度范围(Tstg): -40°C至+85°C
    - 电容(C): 15pF
    - 相对湿度建议值: 40%至60%

    产品特点和优势


    - 低功耗: 有助于延长电池寿命,减少能源消耗。
    - 宽视角: 在多个角度下均能提供一致的亮度,适合各种应用场景。
    - 可靠性高: 符合RoHS标准,无卤素设计,符合环保要求。
    - 适用范围广: 可用于背光、状态指示等,特别适合家用和智能设备、穿戴设备及医疗设备。

    应用案例和使用建议


    应用案例
    - 背光: 用于家电和穿戴设备的显示屏背光照明。
    - 状态指示: 作为设备运行状态的指示灯。
    - 家用电器: 如冰箱、洗衣机的状态指示灯。
    - 穿戴设备: 例如智能手表或健康监测设备上的状态指示。
    - 医疗设备: 如血糖仪等医疗设备的指示灯。
    使用建议
    1. 防静电处理: 处理LED时应佩戴防静电腕带或手套。
    2. 设备接地: 确保所有设备、机器和设备都已正确接地。
    3. 正确焊接: 推荐使用回流焊,最多两次焊接。

    兼容性和支持


    - 兼容性: 与各种SMD设备兼容,可用于不同类型的PCB板。
    - 支持: 提供详细的使用手册和技术支持,客户可在Kingbright官网查找最新的技术文档。

    常见问题与解决方案


    常见问题
    1. 静电损坏: 如何防止静电损坏?
    2. 过热: 如何避免过热导致的损坏?
    解决方案
    1. 静电保护: 在处理LED时佩戴防静电腕带或手套,并确保所有设备和机器均已接地。
    2. 避免过热: 避免LED长时间处于高温环境下,严格按照规定的电流和温度限制使用。

    总结和推荐


    KP-2012CGCK是一款高性能的绿色SMD LED,具备低功耗、宽视角和可靠性的特点。它的应用范围广泛,尤其适合家用和智能设备、穿戴设备及医疗设备。经过全面的技术评估,我们认为KP-2012CGCK是一个值得推荐的产品,无论是在性能还是价格方面都具有很高的竞争力。如果您正在寻找一款高质量、可靠的绿色SMD LED,KP-2012CGCK将是一个理想的选择。

KP-2012CGCK参数

参数
显示颜色 绿色
视角 140°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 570nm
测试电流 20mA
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 支架安装,贴片安装
零件状态 在售

KP-2012CGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-2012CGCK KP-2012CGCK数据手册

KP-2012CGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9373
10+ ¥ 0.7498
50+ ¥ 0.6248
100+ ¥ 0.5768
500+ ¥ 0.5356
1000+ ¥ 0.4999
库存: 4000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.93
