KTS-2012UV385

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright UVLED, KTS系列, 390nm波长, SMD封装
供应商型号: 1763325
供应商: 海外现货
标准整包数: 5

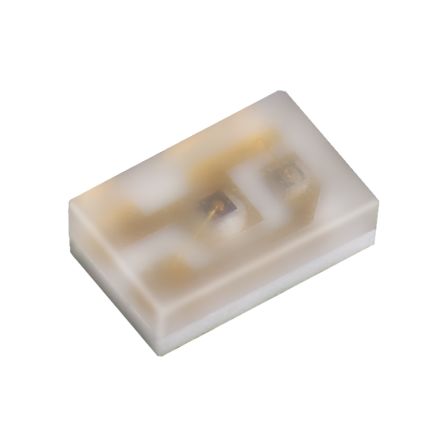

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KTS-2012UV385

KTS-2012UV385概述

    KTS-2012UV385 UV LED 技术手册解析

    产品简介


    KTS-2012UV385 是一款紫外光(UV)LED产品,采用InGaN材料制成。它具有水清透镜设计,适用于多种紫外线应用场合。这款产品的主要功能是发射紫外光,波长范围为380到390纳米,可以用于光催化净化、血液和假币检测、指甲沙龙、牙科和海报印刷等紫外线固化应用。

    技术参数


    - 发光强度:在20mA电流下,发光强度为10mW至16mW。
    - 视角:半值角θ1/2为150度。
    - 额定电流:直流正向电流IF最大可达30mA,峰值正向电流IFM可达100mA。
    - 电压:正向电压VF典型值为3.3V,最大值为3.8V;反向电压VR为5V。
    - 功率消耗:最大功率耗散PD为120mW。
    - 温度系数:VF温度系数TCV为-3.0mV/°C。
    - 工作温度范围:操作温度Top范围为-40°C至+85°C,存储温度Tstg范围同样为-40°C至+85°C。
    - 热阻:结点到环境的热阻Rth JA为100°C/W,结点到焊点的热阻Rth JS为50°C/W。
    - 反向电流:最大反向电流IR为50μA。

    产品特点和优势


    - 低功耗:低电流驱动,最大正向电流仅需30mA,适合电池供电的应用。
    - 宽视角:半值角达到150度,使光线照射更均匀。
    - 陶瓷封装:提高了产品的机械强度和耐温性。
    - 防静电:符合RoHS标准,且具有良好的防静电能力。
    - 高可靠性:低故障率,适合工业应用和长期运行。

    应用案例和使用建议


    KTS-2012UV385 主要应用于以下几个方面:
    - 光催化净化:可以用于空气净化和消毒。
    - 血液和假币检测:紫外光能有效识别不同材料的荧光特性。
    - UV固化:广泛应用于指甲沙龙、牙科和海报印刷等。
    使用建议:
    - 确保电路设计能够提供稳定的20mA电流。
    - 注意散热设计,确保在高温环境下正常使用。
    - 在组装过程中避免对LED造成机械应力。

    兼容性和支持


    - 兼容性:适用于各种UV应用场合,与现有系统兼容。
    - 支持:Kingbright提供了详细的安装指南和技术支持,帮助客户顺利完成安装和调试。

    常见问题与解决方案


    - 问题1:如何避免过高的温度损坏LED?
    - 解决办法:确保LED的工作温度在规定的范围内,采取适当的散热措施。

    - 问题2:如何避免因静电导致的损坏?
    - 解决办法:注意静电防护,特别是在处理和安装时使用合适的工具。

    总结和推荐


    总体而言,KTS-2012UV385是一款高性能的紫外光LED,具备低功耗、宽视角和高可靠性的特点,非常适合多种紫外线应用。推荐在需要稳定紫外光源的应用中使用,如光催化净化、血液检测等。尽管价格可能略高于同类产品,但其卓越的性能和可靠性使其成为值得投资的选择。

KTS-2012UV385参数

参数
波长 385nm
测试电流 -
显示颜色 -
视角 150°
透镜类型 -
Vf-正向电压 3.3V
透镜形状 -
长*宽*高 2mm*1.25mm*750μm
通用封装 SMD
安装方式 贴片安装

KTS-2012UV385数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KTS-2012UV385 KTS-2012UV385数据手册

KTS-2012UV385封装设计

查看详情并下载
Symbol
Footprint
3D Model
