PDC54-11SURKWA

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 68mcd 14-Segment,Alphanumeric 0.54in 红色 13.8mm DIP-18 通孔安装 25.2mm*25.2mm*21.2mm
供应商型号: 754-PDC54-11SURKWA-ND
供应商: Digi-Key
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 PDC54-11SURKWA

PDC54-11SURKWA概述


    产品简介

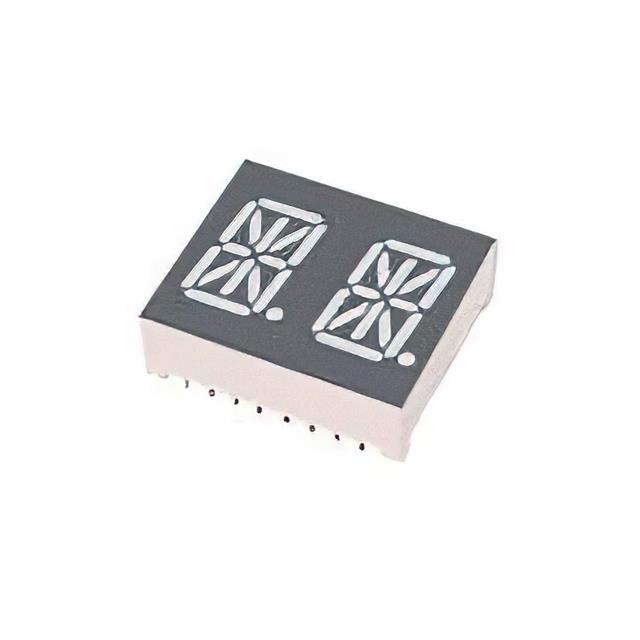

    产品名称: PDC54-11SURKWA Hyper Red
    类型: 14段双数字字符显示器
    基本功能:
    - 显示0.54英寸高的字符
    - 低电流操作
    - 高对比度和高光输出
    - 容易安装在PC板或插座上
    - 按发光强度分类
    - 结构坚固
    - 标准灰面白段
    - 符合RoHS标准
    应用领域:
    - 适用于需要高对比度和光输出的设备
    - 适用于对安装方便性有要求的应用场景
    - 适合工业、医疗和其他需要高可靠性的应用

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 峰值波长 | 645 nm |
    | 主导波长 | 630 nm |
    | 谱线半宽 | 28 nm |
    | 电容 | 35 pF |
    | 正向电压 | 1.95 | 2.5 V |
    | 反向电流 10 uA |
    | 功率消耗 75 | mW |
    | 直流正向电流 30 | mA |
    | 峰值正向电流 185 | mA |
    | 反向电压 5 | V |
    | 工作/存储温度 | -40 +85 | °C |
    | 焊接温度 260 | °C |

    产品特点和优势


    - 高对比度和光输出: 能够提供清晰可见的字符显示。
    - 低电流操作: 有效降低能耗,延长使用寿命。
    - 机械坚固性: 可适应各种恶劣环境条件。
    - RoHS合规性: 环保材料,符合欧盟环保要求。

    应用案例和使用建议


    应用案例
    - 医疗仪器:由于高对比度和光输出,适合用于医疗设备显示屏。
    - 工业控制面板:耐用性和低功耗使其成为工业控制系统的理想选择。
    - 家用电器:例如空调、微波炉等,安装简便且易于读取。
    使用建议
    - 为确保最佳显示效果,建议将显示单元固定在稳定的环境中。
    - 在使用过程中要注意反向电压,避免过载造成损坏。
    - 保持适当的散热以延长使用寿命。

    兼容性和支持


    - 兼容性: 该产品可以与市面上大多数的PCB板和插座兼容。
    - 技术支持: 供应商提供了详尽的技术文档和支持服务,可在官网下载详细的应用指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 显示效果不佳 | 确保正确连接电源,检查是否有短路现象。 |
    | 亮度不够 | 检查正向电流是否在正常范围内。 |
    | 设备无法正常启动 | 确认接线无误,检查焊接点是否牢固。 |

    总结和推荐


    综合评价:
    - 优点: 高对比度和光输出、低电流操作、机械坚固性、环保合规。
    - 推荐程度: 强烈推荐。PDC54-11SURKWA Hyper Red是一款高性能、环保且易于安装的显示器,适用于多种工业和消费电子领域。它在高可靠性、稳定性和易于维护方面表现出色,适合那些需要长期运行且对显示质量有严格要求的应用场合。
    希望这篇综述能帮助您更好地了解和使用这款电子元器件。

PDC54-11SURKWA参数

参数
显示尺寸 0.54in
控制器类型 -
字符高度 13.8mm
分辨率(pixels) -
视角 -
显示宽度 -
显示模式 -
显示类型 14-Segment,Alphanumeric
显示高度 -
触碰模式 -
字符宽度 -
接口方式 -
发光强度 68mcd
背光颜色 -
显示颜色 红色
长*宽*高 25.2mm*25.2mm*21.2mm
通用封装 DIP-18
安装方式 通孔安装
包装方式 散装

PDC54-11SURKWA数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 PDC54-11SURKWA PDC54-11SURKWA数据手册

PDC54-11SURKWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4 ¥ 45.63
20+ $ 3.5864 ¥ 30.3054
500+ $ 2.7407 ¥ 23.1587
1000+ $ 2.6291 ¥ 22.2159
2000+ $ 2.5347 ¥ 21.4186
库存: 77
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.63
