KB-H100SRW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 660nm 2.5V 20mA 带平顶,矩形 扩散 红色 通孔安装 19.05mm*8.89mm*6.12mm
供应商型号: 754-1674-5-ND
供应商: Digi-Key
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KB-H100SRW

KB-H100SRW概述

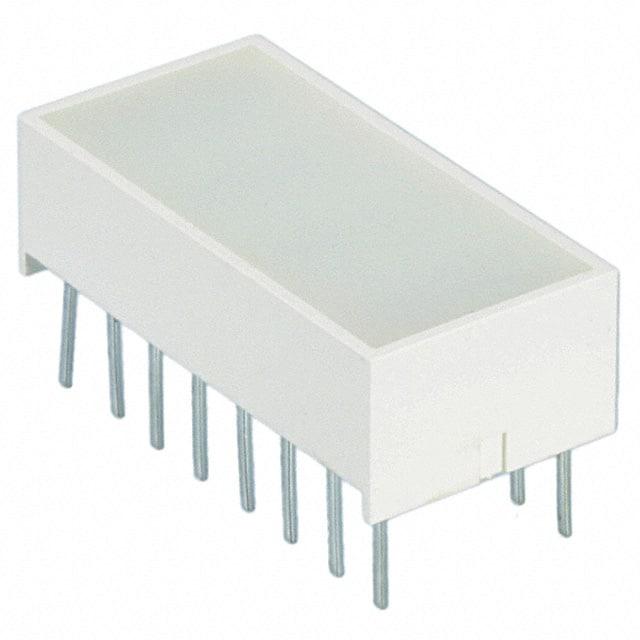

    KB-H100SRW 超亮红光LED灯条

    产品简介


    KB-H100SRW是一款超亮红光LED灯条,采用镓铝砷化物(GaAlAs)制成,具有均匀发光区域、低电流运行、易于安装于印刷电路板(PCB)、嵌入式安装等特点。此外,它还可以用于面板和标志安装,且符合RoHS标准,适用于多种工业及消费电子产品中。

    技术参数


    - 尺寸:8.89mm x 19.05mm
    - 封装尺寸:参见内部电路图
    - 发光区域:均匀
    - 色度:超亮红光
    - 峰值波长:660 nm (IF = 20mA)
    - 主波长:640 nm (IF = 20mA)
    - 光谱线半宽:20 nm (IF = 20mA)
    - 正向电压:1.85~2.5 V (IF = 20mA)
    - 反向电流:10 μA (VR = 5V)
    - 最大功率耗散:75 mW
    - 直流正向电流:30 mA
    - 峰值正向电流:155 mA
    - 反向电压:5 V
    - 操作/存储温度:-40°C 至 +85°C
    - 焊锡温度:260°C,持续3-5秒

    产品特点和优势


    KB-H100SRW具有多项独特的功能和优势,使其在市场上具有显著的竞争力。其中包括:
    - 均匀发光区域:保证了发光的一致性,减少了视觉上的差异。
    - 低电流运行:能够在较低电流下工作,有助于延长设备的使用寿命。
    - 易于安装:可以轻松安装到PCB上,便于集成到各种设备中。
    - 嵌入式安装:适合在有限空间内使用,提高设计灵活性。
    - 兼容性强:能够应用于多种设备和系统,适用于广泛的场景。

    应用案例和使用建议


    KB-H100SRW广泛应用于各种需要指示灯的应用场景,例如家用电器、仪表盘、汽车仪表板、照明设备等。以下是一些具体的应用案例和使用建议:
    - 家用电器:可以作为开关状态的指示灯,提升用户体验。
    - 仪表盘:可以在工业设备或车辆仪表盘中提供准确的状态指示。
    - 汽车仪表板:增强夜间驾驶的安全性,提供清晰的状态反馈。
    - 照明设备:可以作为装饰灯或者紧急照明使用。
    使用建议:
    1. 在安装时,确保焊接温度不超过260°C,避免损坏组件。
    2. 保持适当的散热,以确保长期稳定的工作。
    3. 避免在高温环境下长时间工作,以免影响使用寿命。

    兼容性和支持


    KB-H100SRW与多种电子设备和组件兼容,便于集成到不同的系统中。制造商提供了良好的技术支持和服务,以确保用户能够顺利地将产品安装和使用。

    常见问题与解决方案


    - 问题一:LED灯亮度不足
    - 解决方案:检查电流是否达到标准值,确认连接线路无误。
    - 问题二:LED灯闪烁不稳定
    - 解决方案:确保电源电压稳定,调整合适的驱动电流。
    - 问题三:LED灯发热严重
    - 解决方案:检查散热措施,确保散热良好,避免过热导致损坏。

    总结和推荐


    KB-H100SRW超亮红光LED灯条以其出色的发光均匀性、低功耗和易于安装等特点,成为众多应用的理想选择。其高性价比、广泛的适用范围和可靠的支持服务使其在市场上具有较强的竞争力。总体来说,我们强烈推荐使用这款产品,特别是对于需要高质量指示灯的场景。
    以上内容是根据您提供的技术手册详细提取并整理而成,希望对您的需求有所帮助。

KB-H100SRW参数

参数
视角 -
透镜类型 扩散
Vf-正向电压 2.5V
透镜形状 带平顶,矩形
波长 660nm
测试电流 20mA
显示颜色 红色
长*宽*高 19.05mm*8.89mm*6.12mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

KB-H100SRW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KB-H100SRW KB-H100SRW数据手册

KB-H100SRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
