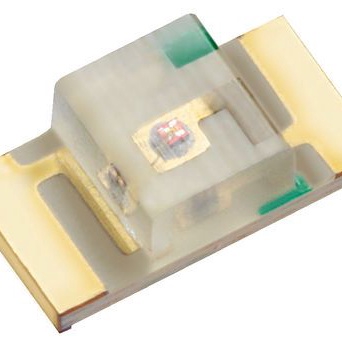

KPTR-3216SURCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 3216 (1206)封装, 波长630 nm, 3.2 x 1.6 x 1.05mm
供应商型号: KPTR-3216SURCK SMD
供应商: 国内现货
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTR-3216SURCK

KPTR-3216SURCK概述

    KPTR-3216SURCK Hyper Red SMD LED 技术手册解析

    1. 产品简介


    KPTR-3216SURCK 是一款由 Kingbright 生产的超红光源发光二极管(LED)。它具有超薄封装,仅1.05毫米厚度,适用于各种便携式和智能家居设备的背光和指示灯应用。其独特的特性使得它在众多电子产品中成为理想的选型对象。

    2. 技术参数


    | 参数 | 超红光(Hyper Red) | 单位 |
    |
    | 封装尺寸 | 3.2mm x 1.6mm | SMD |
    | 观看角度 | 140° | - |
    | 发光强度(@20mA) | 120 - 230 | mcd |
    | 波长(峰值发射) | 645 | nm |
    | 峰值正向电流 | 185 | mA |
    | 正向电压(@20mA) | 1.95 - 2.5 | V |
    | 反向电压 | 5 | V |
    | 存储温度范围 | -40 to +85 | °C |
    | 工作温度范围 | -40 to +85 | °C |
    | 功耗 | 75 | mW |

    3. 产品特点和优势


    - 低功耗:设计为低功耗产品,有效延长电池寿命。
    - 宽视角:140度的宽观看角度确保在不同角度下都能获得良好的视觉效果。
    - 理想的应用场景:适用于背光和指示灯,特别是在家居和智能设备中表现卓越。
    - 环保特性:符合RoHS标准,无卤素,减少对环境的影响。

    4. 应用案例和使用建议


    - 背光应用:如电视、显示器等设备的背景照明。
    - 指示灯应用:如家电、穿戴设备的状态显示。
    - 家居和智能设备:作为家电设备和智能家居系统的状态指示器。
    使用建议:
    - 在处理LED时,必须佩戴防静电腕带或手套,以防止静电损坏。
    - 确保所有设备和机器接地,以避免静电积累。
    - 推荐使用回流焊工艺进行焊接,最多两次回流焊。

    5. 兼容性和支持


    - 兼容性:适用于广泛的应用,包括但不限于家居电器、智能设备和医疗设备。
    - 厂商支持:Kingbright 提供详细的技术支持和售后服务,确保产品在其生命周期内稳定运行。

    6. 常见问题与解决方案


    - 问题:在高温环境下使用导致LED损坏。
    - 解决方案:避免在高温环境下长时间暴露LED,处理LED时保持环境温度适宜。

    - 问题:静态电荷积累导致LED损坏。
    - 解决方案:在生产区域保持相对湿度在40%到60%之间,使用防静电腕带和手套处理LED。

    7. 总结和推荐


    KPTR-3216SURCK 是一款高性能、可靠且易于使用的超红光源LED。其低功耗、宽视角和高可靠性使其在各类应用中表现出色。虽然其成本略高于市场上其他类似产品,但其卓越的性能和稳定性使其成为许多高端应用的理想选择。因此,我们强烈推荐将其应用于需要高性能背光和指示灯的场合。

KPTR-3216SURCK参数

参数
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 630nm
测试电流 20mA
显示颜色 红色
长*宽*高 3.2mm*1.6mm*1.05mm
通用封装 1206
安装方式 支架安装,贴片安装
包装方式 卷带包装

KPTR-3216SURCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTR-3216SURCK KPTR-3216SURCK数据手册

KPTR-3216SURCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.533
4000+ ¥ 0.5242
6000+ ¥ 0.5108
库存: 120000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1066
