KCDA02-123

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子

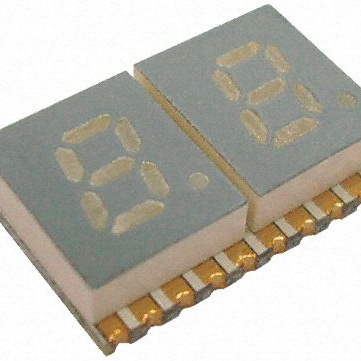

产品描述: Kingbright 2位LED数码管, KCDA02系列, 绿光, 75mW, 表面安装
供应商型号: 8770779
供应商: 海外现货
标准整包数: 2
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KCDA02-123

KCDA02-123概述


    产品简介


    Kingbright KCDA02-123是一款绿色(AlGaInP)发光二极管(LED),专为家用和智能家电、显示时间与数字组合、工业及仪器仪表应用、数显状态指示等场合设计。该LED具有低电流操作的特点,能够在各种环境中稳定工作,适用于多种应用场景。

    技术参数


    - 发光强度(Iv):12000 μcd(最小值)
    - 峰值波长(λpeak):574 nm
    - 正向电压(VF):2.0 - 2.45 V(典型值)
    - 反向电压(VR):5 V
    - 正向电流(IF):30 mA(最大值)
    - 峰值正向电流(IFM):150 mA
    - 静电放电阈值(HBM):3000 V
    - 存储温度范围(Tstg):-40°C 至 +85°C
    - 工作温度范围(Top):-40°C 至 +85°C
    - 电容(C):15 pF

    产品特点和优势


    Kingbright KCDA02-123具备如下独特功能和优势:
    1. 高度适应性强:采用白扩散透镜设计,绿色(AlGaInP)发光材料,适合多种应用场景。
    2. 低功耗运行:通过精确的控制确保在低电流下高效运行。
    3. 出色的字符外观:高质量的设计和制造保证了优秀的字符显示效果。
    4. 机械坚固:在恶劣环境下仍能保持良好的工作状态。
    5. 灰面白段:灰色表面白色段的设计提升了显示清晰度和辨识度。
    6. 环保合规:RoHS认证确保产品符合环保标准。

    应用案例和使用建议


    Kingbright KCDA02-123在各种应用场景中表现出色,包括家用和智能家电、工业仪器、时间显示等。例如,在家用电器中作为数字状态指示灯时,可以提供清晰稳定的指示信号。
    使用建议:
    - 在安装过程中要特别注意静电防护,建议佩戴防静电手环或手套进行操作。
    - 所有设备必须接地以避免静电损坏。
    - 在设计电路时需考虑适当的保护措施,如使用电流限制电阻和反向电压保护电路。

    兼容性和支持


    该产品通过表面贴装工艺(SMT)进行装配,与主流电子产品兼容。厂商提供详细的技术支持和文档,包括应用笔记和建议的焊接过程曲线图。建议在特殊封装过程中咨询Kingbright代表。

    常见问题与解决方案


    Q: 如何处理静电放电问题?
    - A: 操作时佩戴防静电手环或手套,并确保所有设备均接地。
    Q: 焊接过程中应注意哪些事项?
    - A: 避免在高热暴露状态下施加应力,建议最多进行两次回流焊,其他焊接方法可能对产品造成损害。

    总结和推荐


    Kingbright KCDA02-123在多个关键方面表现出色,包括低功耗、出色的字符显示效果和坚固耐用的机械结构。鉴于其在多个应用场景中的适用性以及厂商提供的全面支持,推荐将其用于需要高可靠性、稳定性强的场合。无论是家用电器还是工业设备,这款LED都是一个理想的选择。

KCDA02-123参数

参数
字符高度 5.1mm
发光强度 12mcd
触碰模式 -
显示尺寸 -
显示模式 -
字符宽度 3.2mm
视角 -
显示颜色 绿色
背光颜色 -
显示类型 7段
显示宽度 3.2mm
接口方式 -
分辨率(pixels) -
控制器类型 -
显示高度 5.08mm
长*宽*高 3mm(高度)
通用封装 SMD
安装方式 贴片安装

KCDA02-123数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 KCDA02-123 KCDA02-123数据手册

KCDA02-123封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 46.5987
76+ ¥ 45.5737
库存: 128
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 93.19
直接购买
加入购物车
