首页  >  产品百科  >  WP57EGW

WP57EGW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm(绿色),617nm(红色) 60° 2.2V(绿色),2V(红色) 20mA(绿色),20mA(红色) 圆形,带圆顶 散射 白色 通孔安装 5mm*5mm*8.6mm
供应商型号: 604-WP57EGW
供应商: Mouser
标准整包数: 1

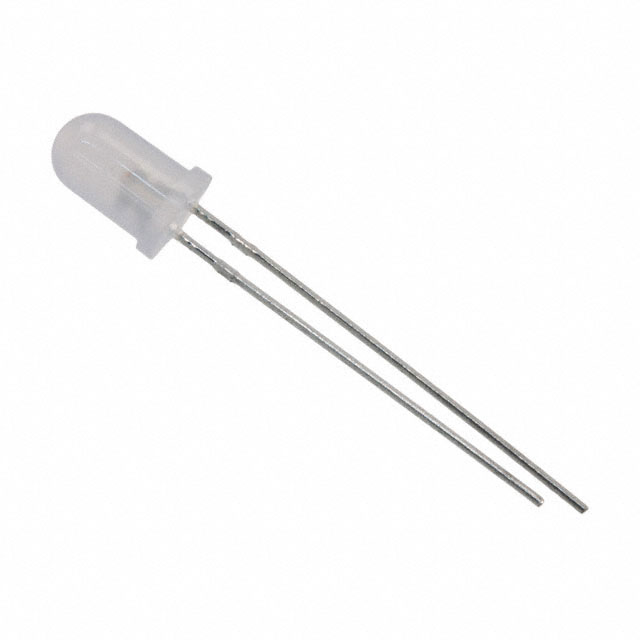

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP57EGW

WP57EGW概述

    # WP57EGW 双色指示灯技术手册

    1. 产品简介


    WP57EGW 是一款高性能的双色指示灯,由 Kingbright 公司生产。该产品采用 GaAsP/GaP 材料制造高效率红色光源,同时使用 GaP 材料制作绿色光源。其独特的设计使其广泛应用于多个领域,包括状态指示、照明器、标识应用、装饰及娱乐照明,以及商业和住宅建筑照明。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 发射波长峰值(红色) | 627 | nm |
    | 发射波长峰值(绿色) | 565 | nm |
    | 主波长(红色) | 617 | nm |
    | 主波长(绿色) | 568 | nm |
    | 光谱带宽(50%处)(红色)| 45 | nm |
    | 光谱带宽(50%处)(绿色)| 30 | nm |
    | 正向电压(红色) | 2.0 至 2.5 | V |
    | 正向电压(绿色) | 2.0 至 2.5 | V |
    | 正向电流(最大值) | 30 | mA |
    | 最大功耗 | 75 | mW |
    | 结温(最高) | 125 | °C |
    | 工作温度范围 | -40 至 +85 | °C |

    3. 产品特点和优势


    - 低功耗:有效降低能源消耗,延长使用寿命。
    - 长寿命:采用固态技术,可靠性极高。
    - 环保合规:符合 RoHS 标准,适合现代绿色制造需求。
    - 高发光效率:适用于多种照明和显示场合。

    4. 应用案例和使用建议


    应用案例
    - 状态指示:在电子产品中用于指示运行状态。
    - 照明器:作为局部照明源,提供柔和光线。
    - 标识应用:商场或公共场所的导向标识。
    使用建议
    - 确保正向电流不超过最大额定值以避免过热。
    - 在低温环境下使用时需注意保持适当电流。

    5. 兼容性和支持


    WP57EGW 支持广泛的焊接工艺,但需遵循特定的波峰焊接曲线规范。Kingbright 提供详尽的技术文档和支持服务,帮助用户解决安装过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热损坏 | 控制电流在安全范围内 |
    | 接触不良 | 检查焊点连接质量 |
    | 光输出不足 | 调整驱动电路确保最佳供电条件 |

    7. 总结和推荐


    综上所述,WP57EGW 双色指示灯凭借其高效能、高可靠性和环保特性,在众多应用场景中表现出色。对于需要稳定发光效果且注重长期使用的项目来说,这是一个极佳的选择。强烈推荐使用此款产品来满足您的照明需求。

WP57EGW参数

参数
Vf-正向电压 2.2V(绿色),2V(红色)
透镜形状 圆形,带圆顶
波长 568nm(绿色),617nm(红色)
测试电流 20mA(绿色),20mA(红色)
显示颜色 白色
视角 60°
透镜类型 散射
长*宽*高 5mm*5mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP57EGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP57EGW WP57EGW数据手册

WP57EGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.4232 ¥ 3.576
100+ $ 0.2427 ¥ 2.0504
500+ $ 0.2214 ¥ 1.8708
1000+ $ 0.1523 ¥ 1.2868
3000+ $ 0.1426 ¥ 1.2046
10000+ $ 0.1344 ¥ 1.1357
25000+ $ 0.1302 ¥ 1.1002
库存: 1447
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.83
直接购买
加入购物车
