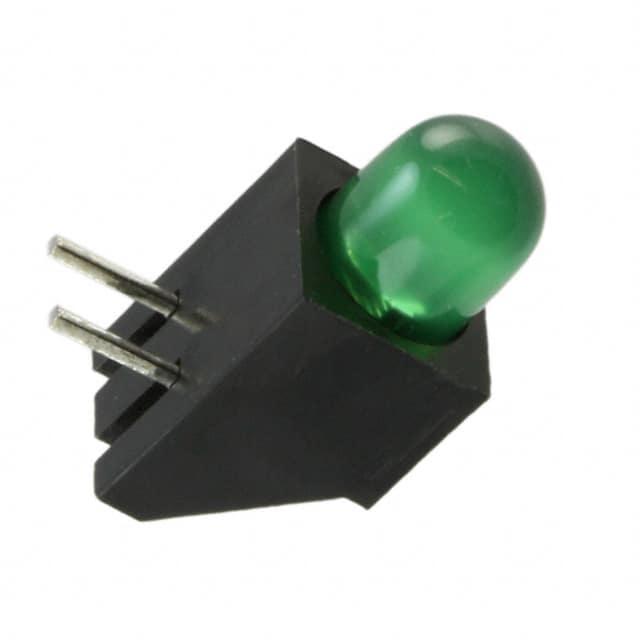

WP1533BQ/GD

产品分类: 光学仪器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: LED Uni-Color Green 565nm 2-Pin Tube
供应商型号: 604-WP1533BQGD
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 WP1533BQ/GD

WP1533BQ/GD概述


    产品简介


    Kingbright公司生产的WP1533BQ/GD是一款绿光发光二极管(Green Light Emitting Diode,简称Green LED),采用镓磷化物(Gallium Phosphide)材料制成。这款LED适用于多种用途,包括状态指示、照明增强、标识应用、装饰照明和建筑照明等。它的绿色光源可以为各种电子产品和设备提供清晰可见的视觉指示。

    技术参数


    以下是WP1533BQ/GD的一些关键技术参数:
    - 发光强度 (Iv):20 mcd(最小值)至 50 mcd(典型值)
    - 视角 (Viewing Angle):30°
    - 波长 (Wavelength at Peak Emission):565 nm(典型值)
    - 正向电流 (Forward Current IF):最大 25 mA
    - 正向电压 (Forward Voltage VF):2.0 V 至 2.4 V
    - 反向电压 (Reverse Voltage VR):5 V
    - 最大功率耗散 (Max Power Dissipation PD):62.5 mW
    - 工作温度范围 (Operating Temperature Top):-40°C 至 +85°C
    - 储存温度范围 (Storage Temperature Tstg):-40°C 至 +85°C
    - 静电放电阈值 (Electrostatic Discharge Threshold HBM):8000 V

    产品特点和优势


    - 高可靠性:寿命以年计算,可满足长期使用的需求。
    - 预修剪引脚:便于PCB焊接安装。
    - 黑色外壳:提高对比度,使指示更加明显。
    - UL认证材料:外壳材料为尼龙66,达到94V-0级防火标准,保证安全。
    - RoHS合规:符合环保标准,有利于环境保护。

    应用案例和使用建议


    WP1533BQ/GD LED广泛应用于状态指示灯、照明装置和标识系统等领域。例如,在工业控制面板上作为状态指示灯,可以快速指示设备运行状态;在商业建筑中作为装饰照明,提供柔和而美观的光线效果。为了确保最佳性能,建议遵循以下几点:
    - 确保LED的工作环境温度不超过规定范围。
    - 使用正确的焊接工艺,避免对LED造成热应力。
    - 避免长时间暴露在潮湿环境中,确保存储条件符合要求。

    兼容性和支持


    WP1533BQ/GD LED与大多数标准PCB和焊接设备兼容。厂商提供了详尽的技术文档和支持服务,包括详细的安装说明和维护指南。用户可以在Kingbright官方网站获取最新的技术资料和应用笔记,以获得更好的技术支持。

    常见问题与解决方案


    1. 问题:LED在焊接过程中容易损坏。
    解决办法:请参考推荐的波峰焊接曲线进行焊接,确保焊接温度和时间在推荐范围内。
    2. 问题:LED亮度降低。
    解决办法:检查工作环境温度是否超出推荐范围,确保使用条件符合标准。
    3. 问题:LED无法正常点亮。
    解决办法:检查接线是否正确连接,确保正负极接线无误。

    总结和推荐


    综上所述,Kingbright WP1533BQ/GD LED凭借其高可靠性、优良的机械和电气特性,以及广泛的适用范围,成为一款非常出色的绿色LED产品。它适用于各种消费电子产品、商业照明和装饰照明等领域,是值得推荐的产品。然而,用户在使用时仍需严格按照技术手册中的建议操作,确保产品的最佳性能和使用寿命。

WP1533BQ/GD参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

WP1533BQ/GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光学仪器 KINGBRIGHT ELECTRONIC/台湾今台电子 WP1533BQ/GD WP1533BQ/GD数据手册

WP1533BQ/GD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.3853
10+ $ 0.3531 ¥ 2.9833
100+ $ 0.3256 ¥ 2.7513
500+ $ 0.2938 ¥ 2.4823
820+ $ 0.2376 ¥ 2.0077
2460+ $ 0.2333 ¥ 1.9712
库存: 5284
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.38
直接购买
加入购物车
