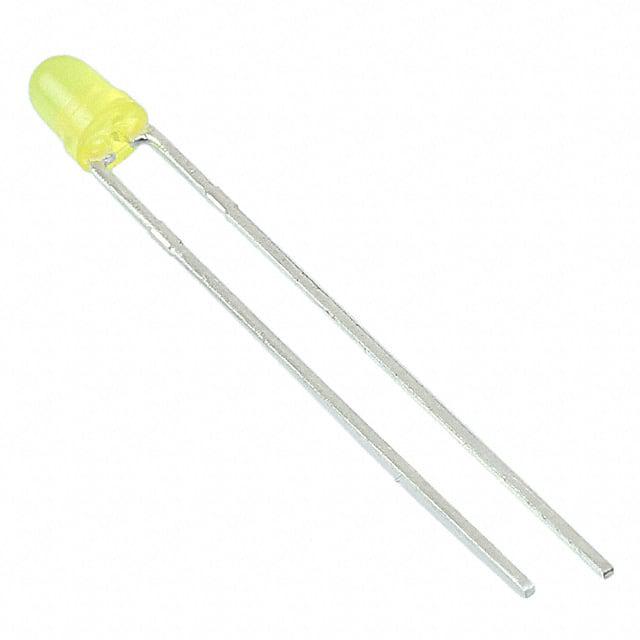

WP710A10SYD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 590nm 40° 2V 20mA 圆形,带圆顶 扩散 黄色 标准安装,通孔安装 2.9mm*2.9mm*5.9mm
供应商型号: TS-WP710A10SYD
供应商: 海外现货
标准整包数: 100
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP710A10SYD

WP710A10SYD概述

    WP710A10SYD 超亮黄光发光二极管技术手册

    1. 产品简介


    WP710A10SYD 是由 Kingbright 生产的一款超亮黄色发光二极管(LED)。该器件采用 AlGaInP 材料制成,在 GaAs 基底上制造,具有显著的亮度和较长的使用寿命。这类 LED 广泛应用于状态指示、照明、标牌应用、装饰和娱乐照明以及商用和住宅建筑照明等领域。

    2. 技术参数


    以下是 WP710A10SYD 的关键技术参数:
    - 波长峰值: 590 nm
    - 主波长: 590 nm
    - 半值光强角 (θ1/2): 50°
    - 典型正向电流 (IF): 20 mA
    - 典型正向电压 (VF): 2.0 V
    - 反向电流 (IR): 10 µA
    - 最大功率耗散 (PD): 75 mW
    - 最大正向电流 (IFM): 150 mA
    - 热阻 (Junction / Ambient, Rth JA): 780 °C/W
    - 热阻 (Junction / Solder point, Rth JS): 540 °C/W
    - 工作温度范围 (Top): -40°C 至 +85°C
    - 存储温度范围 (Tstg): -40°C 至 +85°C
    - 静电放电阈值 (HBM): 3000 V
    - 推荐焊接温度 (SAC 305 焊锡合金): 260°C

    3. 产品特点和优势


    - 低功耗: 适用于需要节能的应用场景。
    - 常见封装尺寸: T-1 直径 3 mm 封装,方便安装和集成。
    - 耐用可靠: 适合长期使用且耐久性强。
    - 长寿寿命: 固态设计,保证长时间无故障运行。
    - RoHS 合规: 符合环保标准。
    - 卷带包装: 方便批量生产和自动化装配。

    4. 应用案例和使用建议


    应用场景:
    - 状态指示: 在消费电子产品中显示工作状态。
    - 照明: 商业和家庭环境中的装饰性或功能性照明。
    - 标牌应用: 在商业标识中作为指示光源。
    使用建议:
    - 处理时佩戴防静电腕带或手套,确保所有设备和机器接地。
    - 避免焊接过程中对 LED 施加过多应力,特别是在高温环境下。
    - 使用支撑件将 LED 安装在电路板上以避免受力。
    - 维护良好的散热条件,确保 LED 在最佳工作温度范围内。

    5. 兼容性和支持


    - 兼容性: 适用于多种焊接工艺,如波峰焊。
    - 支持: 制造商提供详细的焊接指南和装配注意事项,确保客户正确使用产品。

    6. 常见问题与解决方案


    问题 1: 静电损坏
    - 解决方案: 处理时务必佩戴防静电腕带或手套,确保操作环境无静电。
    问题 2: 焊接温度过高导致损坏
    - 解决方案: 严格按照推荐的焊接温度进行焊接,避免高温对 LED 造成损害。
    问题 3: 额外应力施加到环氧树脂
    - 解决方案: 使用支撑件安装 LED,并确保在安装和焊接过程中不施加额外应力。

    7. 总结和推荐



    总结

    :
    WP710A10SYD 是一款性能优异的超亮黄色 LED,具备低功耗、高可靠性及长寿寿命等特点,适用于多种应用场景。其详细的技术参数和详细的使用指南使其成为电子设备中不可或缺的选择。
    推荐:
    鉴于其优越的性能和广泛的应用范围,强烈推荐在状态指示、照明、装饰和标牌应用中使用 WP710A10SYD。Kingbright 提供详尽的支持文档和应用指导,有助于用户更好地理解和使用这款产品。

WP710A10SYD参数

参数
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 590nm
测试电流 20mA
显示颜色 黄色
视角 40°
长*宽*高 2.9mm*2.9mm*5.9mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

WP710A10SYD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP710A10SYD WP710A10SYD数据手册
