WP7113GD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm 30° 2.2V 20mA 圆形,带圆顶 扩散 绿色 标准安装,通孔安装 5mm*5mm*8.6mm
供应商型号: 15M-WP7113GD
供应商: 云汉优选
标准整包数: 1

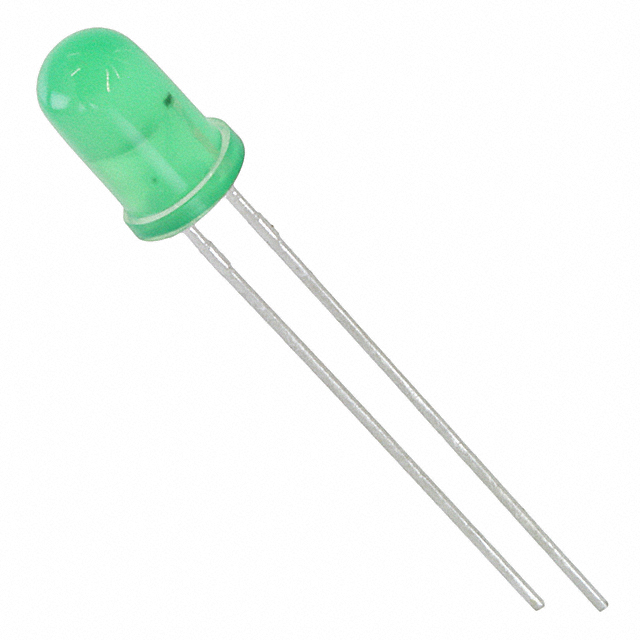

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP7113GD

WP7113GD概述


    产品简介


    WP7113GD 是一款由 Kingbright 生产的绿色发光二极管(LED),采用 GaP(磷化镓)材料制造。该产品主要用作状态指示灯、照明器、标牌应用、装饰和娱乐照明以及商业和住宅建筑照明等领域。该器件以经济实惠的价格提供低功耗、长寿命的特点,同时采用坚固耐用的封装设计,符合RoHS标准。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 发射颜色 | 绿色
    | 光强 (Iv) @ 10mA | 15 到 30 | mcd |
    | 观看角度 (2θ1/2) | 30 | 度 |
    | 峰值发射波长 (λpeak) @ 10mA | 565 | nm |
    | 主导波长 (λdom) @ 10mA | 568 | nm |
    | 谱宽 (Δλ) @ 50% Φ REL MAX | 30 | nm |
    | 容量 (C) | 15 | pF |
    | 正向电压 (VF) @ 10mA | 2 到 2.4 | V |
    | 反向电流 (IR) @ 5V | - | 10μA |
    | 功率耗散 (PD) | 62.5 | mW |
    | 反向电压 (VR) | 5 | V |
    | 结温 (Tj) | 110 | °C |
    | 工作温度 (Top) | -40 至 +85 | °C |
    | 存储温度 (Tstg) | -40 至 +85 | °C |
    | 直流正向电流 (IF) | 25 | mA |
    | 峰值正向电流 (IFM) | 140 | mA |
    | 静电放电阈值 (HBM) | - | 8000 | V |
    | 热阻 (Junction/Ambient) | 600 | °C/W |
    | 热阻 (Junction/Solder Point)| 350 | °C/W |

    产品特点和优势


    WP7113GD LED 的主要特点是其低功耗、坚固耐用的设计和可靠的性能。它采用流行的 T-1 3/4 封装,确保了通用性和适用性。该产品具备长寿命和 RoHS 合规性,可以广泛应用于各种领域,从简单的状态指示到复杂的照明系统。这些特性使其成为市场上具有高性价比和广泛适用性的选择之一。

    应用案例和使用建议


    根据手册中的描述,WP7113GD LED 广泛应用于状态指示、照明器和标牌等领域。例如,在智能家居系统中,它可以作为状态指示灯,提供直观的操作反馈。在商业和住宅照明系统中,它可以提供柔和的背景光或装饰效果。使用时应注意:
    1. 在焊接过程中应避免对环氧树脂施加应力,特别是在温度高于 85°C 时。
    2. 使用支架或垫片将 LED 牢固固定在 PCB 上,确保最小距离不小于 3mm。
    3. 在引脚成形过程中,要使用工具或夹具来稳定引脚,防止力传递到 LED 镜头及其内部结构。

    兼容性和支持


    WP7113GD LED 支持波峰焊接工艺,建议预热温度不超过 105°C,焊接温度为 245°C~255°C,峰值时间为 3 秒。焊接过程中,组件盖和夹具应留有足够的间隙,以避免对 LED 施加损坏应力。对于需要多次焊接或其他可能承受高温过程的应用,建议联系 Kingbright 确认兼容性。Kingbright 提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,用户可能会遇到以下问题:
    1. 反向电流过大:检查电路是否存在短路现象,确认正负极接线正确。
    2. 光照强度不足:确认驱动电流是否达到要求,检查光源距离目标物体的距离是否合理。
    3. 焊接后 LED 引脚变形:确保在焊接过程中使用适当的工具和方法,避免对 LED 引脚造成损伤。

    总结和推荐


    总体而言,WP7113GD LED 是一款高性价比、多功能的产品,适用于多种应用场景。它的低功耗、长寿命和坚固耐用的设计使其在市场上具有很强的竞争优势。对于需要可靠且高效的指示灯和照明解决方案的用户来说,WP7113GD 是一个值得考虑的选择。强烈推荐使用此产品,尤其在状态指示和照明应用中表现出色。

WP7113GD参数

参数
波长 568nm
测试电流 20mA
显示颜色 绿色
视角 30°
透镜类型 扩散
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
长*宽*高 5mm*5mm*8.6mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

WP7113GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP7113GD WP7113GD数据手册
