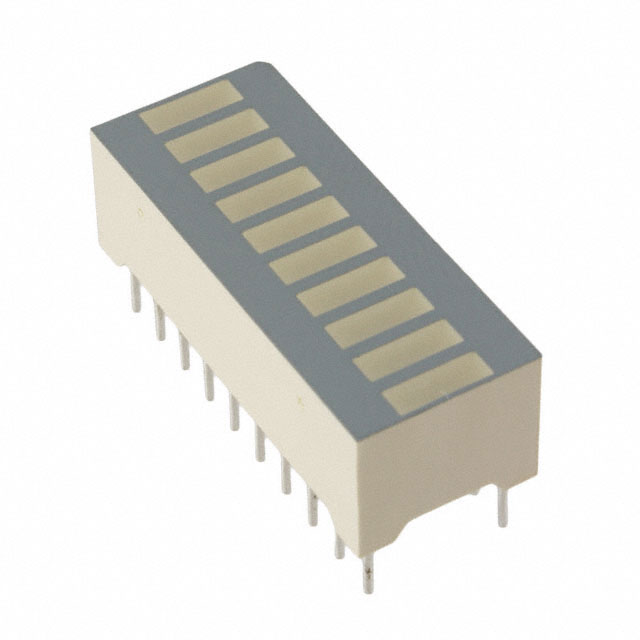

DC10GWA

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: KingbrightLED数码管, 绿色, 105mW, 通孔安装
供应商型号: 604-DC10GWA
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 DC10GWA

DC10GWA概述

    # DC10GWA Green 10 Segment Bar Graph Array 技术手册

    产品简介


    DC10GWA 绿色 10 段条形图阵列是一种适合用于液位指示的应用的电子元器件。它具有低电流操作、优异的开启关闭对比度、机械坚固耐用等特点。这款产品标准颜色为灰色面、白色段,符合 RoHS 规范,采用镓磷化物绿色发光二极管制作。

    技术参数


    以下是 DC10GWA 绿色 10 段条形图阵列的主要技术参数和性能指标:
    - 峰值波长:565 nm
    - 主导波长:568 nm
    - 光谱线半宽度:30 nm
    - 电容:15 pF (VF=0V; f=1MHz)
    - 正向电压:2.2 V 至 2.5 V (IF=20mA)
    - 反向电流:10 μA (VR=5V)
    - 功率耗散:62.5 mW
    - 直流正向电流:25 mA
    - 峰值正向电流:140 mA
    - 反向电压:5 V
    - 工作/存储温度范围:-40°C 至 +85°C
    - 焊锡温度:260°C (3-5 秒)

    产品特点和优势


    DC10GWA 绿色 10 段条形图阵列的优势在于:
    - 低功耗:由于采用低电流操作,该产品能够显著降低功耗。
    - 高对比度:优异的开启关闭对比度使其在各种环境中都能清晰显示。
    - 机械坚固:具备良好的机械强度,适用于恶劣环境下的应用。
    - 环保设计:RoHS 合规,符合环保要求。

    应用案例和使用建议


    DC10GWA 广泛应用于液位指示器、仪表盘、设备状态显示等领域。根据技术手册,该产品可以在以下场景中使用:
    - 液位指示器:在各种工业液位监测系统中作为指示灯使用。
    - 仪表盘:用于显示设备的工作状态,如电量、温度等。
    使用建议
    为了确保最佳性能,请注意以下几点:
    - 在使用过程中,务必保证其工作温度不超过 -40°C 至 +85°C 的范围。
    - 确保电路中的电压和电流限制符合技术手册的要求。
    - 为延长使用寿命,避免长时间处于高电流或高温环境下。

    兼容性和支持


    DC10GWA 可以与多种其他电子元器件和设备兼容,具体兼容性信息请参考最新版技术手册。Kingbright 提供全面的技术支持,如有任何问题,请联系官方客服获取帮助。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - Q: 如何避免反向电压损坏产品?
    - A: 使用合适的保护电路,确保反向电压不超过规定的最大值(5V)。

    - Q: 在高温环境下如何保持稳定工作?
    - A: 尽量将产品安装在通风良好的地方,并考虑使用散热片或其他散热措施。

    总结和推荐


    综上所述,DC10GWA 绿色 10 段条形图阵列是一款性能卓越、易于集成的电子元器件。其低功耗、高对比度和机械坚固的特点使其成为多种应用场景的理想选择。因此,我们强烈推荐使用该产品,并希望它能在您的项目中发挥重要作用。
    如果您有任何疑问或需要进一步的帮助,请随时联系 Kingbright 官方技术支持团队。

DC10GWA参数

参数
视角 -
透镜类型 扩散
Vf-正向电压 2.5V
透镜形状 带平顶,矩形
波长 565nm
测试电流 10mA
显示颜色 绿色
长*宽*高 5.08mm*10.16mm*8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

DC10GWA数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 DC10GWA DC10GWA数据手册

DC10GWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4045 ¥ 37.218
20+ $ 2.86 ¥ 24.167
100+ $ 2.3868 ¥ 20.1685
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.8795 ¥ 15.8818
库存: 1980
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.21
直接购买
加入购物车
