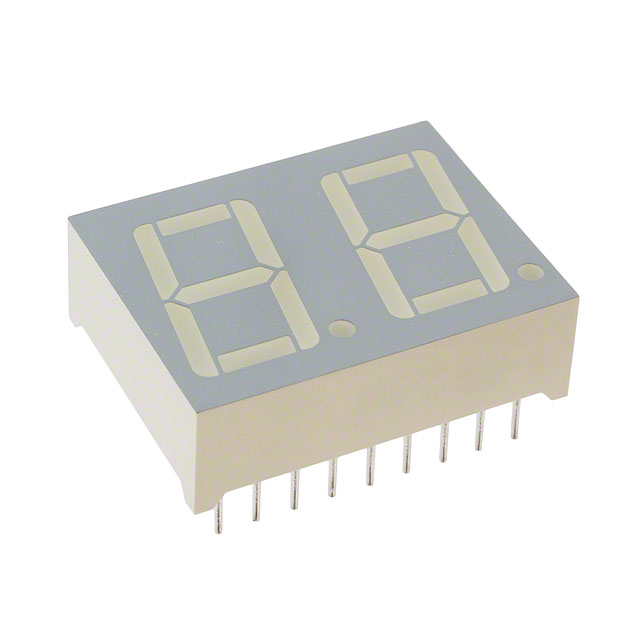

DA56-11GWA

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 11mcd 7-Segment 绿色 8mm 14.22mm 14.2mm 14.22mm DIP 通孔安装 8mm*25mm*19.05mm
供应商型号: 754-1664-5-ND
供应商: Digi-Key
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 DA56-11GWA

DA56-11GWA概述

    绿色双位数字显示模块(DA56-11GWA)技术手册

    产品简介


    本手册介绍了绿色双位数字显示模块(型号:DA56-11GWA)。该模块具有0.56英寸的高亮显示字符,适用于各种工业和消费电子产品。其主要功能包括低功耗运行、易于安装在PC板或插座上,同时提供出色的字符外观和坚固的机械结构。该产品采用绿色环保LED,符合RoHS标准,适用于不同应用领域的数字显示需求。

    技术参数


    以下为该产品的详细技术参数:
    | 参数名称 | 参数值 | 单位 |
    |
    | 峰值波长 | 565 | nm |
    | 主导波长 | 568 | nm |
    | 谱线半宽 | 30 | nm |
    | 容量 | 15 | pF |
    | 正向电压 | 2.2~2.5 | V |
    | 反向电流 | 10 | uA |
    | 功率消耗 | 62.5 | mW |
    | 直流正向电流 | 25 | mA |
    | 峰值正向电流(脉冲) | 140 | mA |
    | 反向电压 | 5 | V |
    | 工作/存储温度范围 | -40~+85 | °C |
    | 引脚焊接温度 | 260(持续3-5秒) | °C |

    产品特点和优势


    1. 高亮度显示:0.56英寸的高亮显示字符使得该模块在任何环境下都能清晰可见。
    2. 低功耗:极低的工作电流,适合需要长时间工作的应用场合。
    3. 易于安装:设计易于PC板或插座的安装,简化了产品的组装过程。
    4. 坚固耐用:具有良好的机械强度,能够在严苛的环境中长期稳定运行。
    5. 绿色环保:采用绿色LED,符合环保要求,满足现代应用标准。

    应用案例和使用建议


    - 工业控制面板:适用于工业控制系统的数字显示,如机器操作面板、状态监控系统等。
    - 家电显示面板:可应用于家用电器上的温度显示、计时器等,提升用户体验。
    - 公共显示屏:适用于公交车站、机场等公共场所的数字时间显示。
    - 户外设备:由于具备优良的防水防尘性能,适用于户外设备的数字显示。

    使用建议:
    - 确保正确选择电源,避免过载,以防止过热现象。
    - 使用过程中注意散热管理,避免高温环境下的连续使用。

    兼容性和支持


    该产品具有良好的通用性,适用于大多数标准电路设计。厂商提供全面的技术支持,包括在线指导、定期培训和售后保障。

    常见问题与解决方案


    - Q: 模块无法正常工作?
    - A: 首先检查电源连接是否正确;其次检查是否有短路情况,如有短路请进行处理。
    - Q: 显示字符模糊不清?
    - A: 检查模块是否受到灰尘污染,若无污染,检查电源电压是否正常。
    - Q: 温度过高导致损坏?
    - A: 确保模块周围通风良好,避免在高温环境下长时间使用。

    总结和推荐


    总体而言,DA56-11GWA绿色双位数字显示模块是一款功能强大且适应性强的产品。其出色的亮度、低功耗以及坚固耐用的特性使其成为众多应用场合的理想选择。对于需要数字显示解决方案的应用,强烈推荐使用该产品。

DA56-11GWA参数

参数
显示高度 14.22mm
接口方式 -
显示模式 -
显示颜色 绿色
字符高度 14.22mm
字符宽度 14.2mm
发光强度 11mcd
显示宽度 8mm
分辨率(pixels) -
显示尺寸 -
控制器类型 -
触碰模式 -
背光颜色 -
显示类型 7-Segment
视角 -
长*宽*高 8mm*25mm*19.05mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

DA56-11GWA数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 DA56-11GWA DA56-11GWA数据手册

DA56-11GWA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7692 ¥ 31.8497
20+ $ 2.4549 ¥ 20.5446
100+ $ 2.0856 ¥ 17.454
500+ $ 1.8329 ¥ 15.3387
1000+ $ 1.7506 ¥ 14.6503
2000+ $ 1.681 ¥ 14.0676
5000+ $ 1.6051 ¥ 13.433
库存: 218
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.84
