首页  >  产品百科  >  KPTL-3216CGCK

KPTL-3216CGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 3216 (1206)封装, 波长570 nm, 3.2 x 1.6 x 1.1mm
供应商型号: 8610214P
供应商: 海外现货
标准整包数: 50

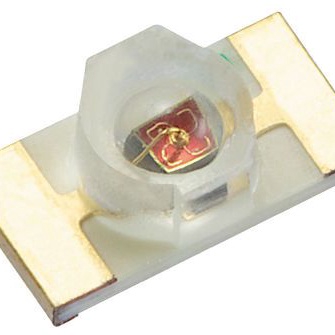

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPTL-3216CGCK

KPTL-3216CGCK概述

    # 绿光表面贴装LED(KPTL-3216CGCK)技术手册解析

    产品简介


    KPTL-3216CGCK是一种绿光表面贴装LED(SMD LED),采用AlGaInP材料制造,其峰值波长为574纳米。该LED适用于多种应用,如背光、状态指示、家用电器及智能家电、可穿戴和便携式设备、医疗健康设备等领域。它具有低功耗、高可靠性的特点,可广泛应用于消费类电子产品和工业设备。

    技术参数


    以下是KPTL-3216CGCK的技术参数:
    | 参数 | 值 | 单位 |
    |
    | 峰值波长 | 574 | nm |
    | 主波长 | 570 | nm |
    | 半峰全宽 | 20 | nm |
    | 电容 | 15 | pF |
    | 正向电压(20mA) | 2.1 ~ 2.5 | V |
    | 反向电流(5V) | - | 10 μA |
    | 波长温度系数 | 0.12 | nm/°C |
    | 正向电压温度系数 | -1.9 | mV/°C |
    | 功率耗散 | 75 | mW |
    | 反向电压 | 5 | V |
    | 结温 | 115 | °C |
    | 操作温度范围 | -40 ~ +85 | °C |
    | 存储温度范围 | -40 ~ +85 | °C |
    | 直流正向电流 | 30 | mA |
    | 脉冲正向电流 | 150 | mA |
    | 静电放电阈值(HBM) | - | 3000 V |
    | 热阻(结到环境) | 670 | °C/W |
    | 热阻(结到焊点) | 490 | °C/W |

    产品特点和优势


    KPTL-3216CGCK具备以下显著特点和优势:
    - 低功耗:适合电池供电的应用。
    - 超薄设计:仅1.1毫米厚度,适合空间受限的设计。
    - 高可靠性:通过RoHS认证且无卤素,符合环保标准。
    - 多功能用途:适用于多种设备的背光和指示灯应用。
    - 防静电措施:要求在处理时佩戴腕带或防静电手套,确保安全操作。

    应用案例和使用建议


    应用案例
    - 家用电器:如冰箱、洗衣机上的状态指示灯。
    - 可穿戴设备:例如智能手表、健康监测器的显示灯。
    - 医疗设备:手术室中的指示灯、设备状态灯。
    使用建议
    - 注意事项:处理时应采取防静电措施,避免静电损坏。
    - 焊接工艺:推荐使用回流焊接,以减少热应力对LED的影响。最多允许两次回流焊接。
    - 温度控制:确保工作温度在规定范围内,避免过热导致光衰或失效。

    兼容性和支持


    - 兼容性:适用于标准的PCB板FR4材料,每个焊盘尺寸不小于16平方毫米。
    - 支持服务:制造商提供详尽的技术支持和售后服务,客户可通过官网获取更多资料和联系技术支持。

    常见问题与解决方案


    常见问题
    1. 静电放电导致损坏:如何防止?
    2. 长时间高温操作导致的光衰:如何延长使用寿命?
    解决方案
    1. 防止静电:处理LED时应佩戴防静电腕带或手套,所有设备和机器必须接地。
    2. 延长寿命:确保工作温度在规定范围内,避免超过推荐条件使用。

    总结和推荐


    综合评估
    KPTL-3216CGCK是一款高性能、可靠且多用途的绿光表面贴装LED。其优越的耐温性、低功耗和高光效使其成为各种应用场景的理想选择。此外,其紧凑的外形设计和良好的防静电特性使其成为市场上极具竞争力的产品。
    推荐
    鉴于其优异的性能和广泛的适用性,我们强烈推荐KPTL-3216CGCK作为各类电子设备背光和指示灯的理想选择。不过,在实际应用中仍需注意防静电和操作温度,以确保最佳性能和较长的使用寿命。

KPTL-3216CGCK参数

参数
测试电流 -
显示颜色 绿色
视角 80°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 570nm
长*宽*高 2mm*1.6mm*1.1mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售

KPTL-3216CGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPTL-3216CGCK KPTL-3216CGCK数据手册

KPTL-3216CGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 0.9958
1000+ ¥ 0.9817
库存: 864
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 497.9
