首页  >  产品百科  >  KM2520EF/4ID

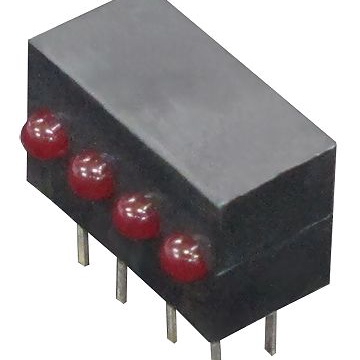

KM2520EF/4ID

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红色LED电路板指示灯, 4灯珠, 通孔安装, 8针
供应商型号: KM2520EF/4ID
供应商: TME
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KM2520EF/4ID

KM2520EF/4ID概述

    高效能红色迷你固态灯:KM2520EF/4ID

    1. 产品简介


    KM2520EF/4ID 是一种高效能红色迷你固态灯,主要应用于需要高对比度显示及抗震抗振环境下的电子产品中。它采用砷化镓磷化物(GaAsP)和磷化镓(GaP)橙色发光二极管制造,确保了出色的色彩还原能力和耐用性。

    2. 技术参数


    | 参数 | 规格 |

    | 色温 | 高效能红色 |
    | 峰值波长 | 627 nm @ IF=20mA |
    | 主导波长 | 625 nm @ IF=20mA |
    | 谱线半宽 | 45 nm @ IF=20mA |
    | 正向电压 | 2~2.5 V @ IF=20mA |
    | 反向电流 | 10 μA @ VR = 5V |
    | 功率消耗 | 75 mW |
    | 直流正向电流 | 30 mA |
    | 峰值正向电流 | 160 mA |
    | 反向电压 | 5 V |
    | 操作/储存温度范围 | -40°C 至 +85°C |
    | 引脚焊接温度 | 260°C(持续3秒) |
    | 引脚焊接温度 | 260°C(持续5秒) |

    3. 产品特点和优势


    - 黑色外壳:提高对比度。
    - 抗震抗振:增强产品在严苛环境下的稳定性。
    - 多种LED可选:满足不同应用场景的需求。
    - UL认证:符合94V-0标准。
    - 环保材料:使用66尼龙材质,RoHS合规。

    4. 应用案例和使用建议


    - 使用案例:该LED灯常用于仪表盘指示灯、装饰灯和背光源等领域。
    - 使用建议:确保安装时正确匹配引脚间距,避免过度加热导致损坏。

    5. 兼容性和支持


    KM2520EF/4ID 支持多种电路设计和系统配置,适用于各种不同的电子设备。厂商提供全面的技术支持和售后服务,以确保客户能够充分利用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 灯光闪烁 | 检查电源电压和负载是否稳定 |
    | 发光强度不够 | 调整正向电流至推荐值 |
    | 反向漏电较大 | 检查反向电压设置是否正确 |

    7. 总结和推荐


    总体而言,KM2520EF/4ID是一款高性能、可靠且耐用的迷你固态灯。它的高对比度、抗震性和多种颜色选择使其成为众多应用领域的理想选择。我们强烈推荐这款产品给需要高效率和长期稳定的工程项目。

KM2520EF/4ID参数

参数
Vf-正向电压 2.5V
透镜形状 圆形
波长 627nm
测试电流 -
显示颜色 红色
视角 40°
透镜类型 扩散
长*宽*高 1.8mm*1.8mm*6.35mm
安装方式 标准安装
零件状态 在售

KM2520EF/4ID数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KM2520EF/4ID KM2520EF/4ID数据手册

KM2520EF/4ID封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.437 ¥ 31.0284
25+ $ 3.408 ¥ 28.7976
96+ $ 3.288 ¥ 26.626
库存: 987
起订量: 14 增量: 0
交货地:
最小起订量为:5
合计: ¥ 155.14
