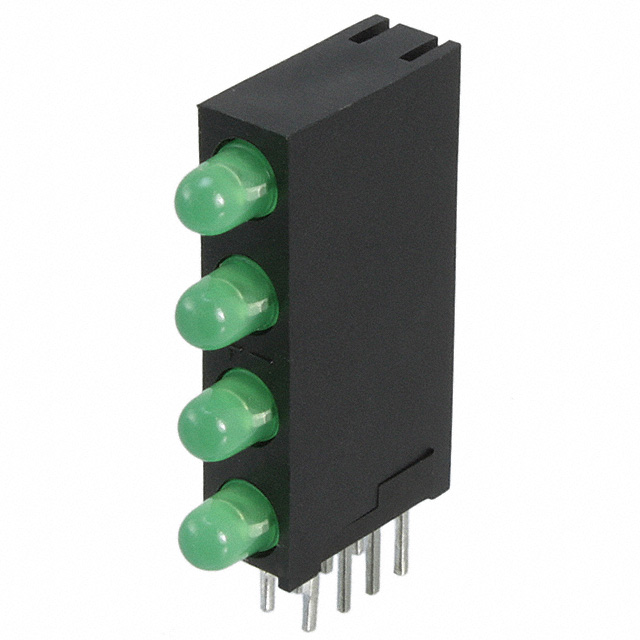

WP934SB/4GD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm 40° 2.2V 10mA 圆形,带圆顶 散射,有色 绿色 通孔安装 2.9mm*4.45mm*20.3mm
供应商型号: 604-WP934SB/4GD
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP934SB/4GD

WP934SB/4GD概述

    # Kingbright WP934SB/4GD 绿光发光二极管技术手册解析

    产品简介


    Kingbright WP934SB/4GD 是一款绿光(Gallium Phosphide)发光二极管,专为各种指示和照明应用设计。该产品采用四层结构设计,旨在节省电路板空间,同时提供多种颜色组合选择。其黑壳设计有助于增强对比度,且外壳材料符合UL94V-0阻燃标准,适合商业、住宅和娱乐领域的指示灯和装饰照明应用。

    技术参数


    绝对最大额定值
    - 工作温度范围:-40°C 至 +85°C
    - 储存温度范围:-40°C 至 +85°C
    - 最大峰值正向电流:140 mA(1/10 Duty Cycle)
    - 正向电压:2.0 V 至 2.4 V
    - 反向电压:5 V
    - 反向电流(VR = 5V):≤10 μA
    - 热阻(结到环境):680°C/W
    - 热阻(结到焊点):460°C/W
    电气/光学特性
    - 发射波长峰值:565 nm(正向电流 IF = 10 mA)
    - 主导波长:568 nm(正向电流 IF = 10 mA)
    - 光谱半宽(50% Φ REL MAX):30 nm
    - 容量:15 pF
    - 温度系数:-10°C 到 85°C
    - λpeak:0.1 nm/°C
    - λdom:0.06 nm/°C
    - VF:-2 mV/°C
    发光强度与视角
    - 发光强度:10 mcd(典型值),50° 视角
    - 半峰光强角度(2θ1/2):25°

    产品特点和优势


    1. 节省空间:采用四层结构设计,减少占用电路板面积。
    2. 颜色多样性:提供不同颜色组合选择,灵活适应不同需求。
    3. 高对比度:黑色外壳设计提高视觉效果,尤其适用于需要清晰指示的应用。
    4. 环保:RoHS 合规,确保产品符合环保要求。
    5. 优异的机械和热性能:高阻燃等级外壳,热阻较低,延长产品寿命。

    应用案例和使用建议


    应用案例
    1. 状态指示:在计算机、家电和其他消费电子产品中作为状态指示灯。
    2. 装饰照明:用于室内和室外装饰性照明,提升视觉效果。
    3. 标识应用:如广告牌、信号灯等户外标识照明。
    使用建议
    1. 正确安装:确保 LED 引脚间距与电路板孔距匹配,引脚成型需按照规范操作。
    2. 避免热应力:焊接时注意不要使焊接铁尖触碰透镜环氧树脂部分。
    3. 热管理:注意产品工作环境温度,及时进行散热处理,以避免过热导致损坏。

    兼容性和支持


    Kingbright WP934SB/4GD 与其他标准电路板和焊接设备具有良好的兼容性,但通过多个焊点过程或面对高强度热过程的项目可能需要特殊考虑。建议客户咨询 Kingbright 以确认其兼容性。

    常见问题与解决方案


    常见问题
    1. 焊接过程中损坏
    2. 温度过高导致性能下降
    解决方案
    1. 焊接过程:遵循推荐的波峰焊接工艺,预热温度不超过 105°C,焊接峰值温度控制在 245°C 至 255°C。
    2. 温度控制:在操作过程中注意散热,避免温度超过 85°C。

    总结和推荐


    Kingbright WP934SB/4GD 绿光发光二极管凭借其优良的设计、稳定的性能和广泛的应用范围,在众多场合中展现出显著的优势。建议在状态指示、装饰照明和标识应用中使用。其高效的性能和良好的兼容性使其成为同类产品中的优选。
    综上所述,Kingbright WP934SB/4GD 非常值得推荐使用。无论是用于家用电器还是工业设备,其高性能、灵活性和稳定性都将为您的项目带来显著的价值。

WP934SB/4GD参数

参数
透镜形状 圆形,带圆顶
波长 568nm
测试电流 10mA
显示颜色 绿色
视角 40°
透镜类型 散射,有色
Vf-正向电压 2.2V
长*宽*高 2.9mm*4.45mm*20.3mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

WP934SB/4GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934SB/4GD WP934SB/4GD数据手册

WP934SB/4GD封装设计
