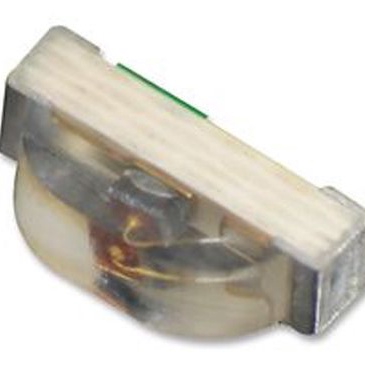

KPA-2106SYCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄光LED, 2106封装, 波长590 nm, 2.1 x 0.6 x 1mm
供应商型号: AV-A-KINKPA2106SYCK
供应商: Avnet
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPA-2106SYCK

KPA-2106SYCK概述


    产品简介


    KPA-2106SYCK 是一款采用 AlGaInP 材料制成的高亮度黄色表面贴装(SMT)LED灯。该产品以其小巧的尺寸(2.1mm x 0.6mm)和1.0mm的厚度,使其成为各种便携式设备的理想选择。KPA-2106SYCK 主要用于背光和指示应用,具有低功耗、宽视角和高可靠性等特点。

    技术参数


    - 尺寸:2.1mm x 0.6mm x 1.0mm
    - 视场角:120°
    - 峰值波长:590nm
    - 最大正向电流:30mA
    - 峰值正向电流:175mA
    - 反向电压:5V
    - 功率耗散:75mW
    - 工作温度范围:-40°C 到 +85°C
    - 存储温度范围:-40°C 到 +85°C
    - 封装方式:每盘2000颗,符合RoHS标准

    产品特点和优势


    KPA-2106SYCK 的主要特点是其超高的亮度和低功耗。由于采用了AlGaInP材料,这款LED具有优异的光效和色稳定性。它的宽视角(120°)和低功耗特性,使其在背光和指示应用中表现出色。此外,该产品具备RoHS合规性,对环境保护友好。其单面安装方式简化了生产流程,提高效率。

    应用案例和使用建议


    应用案例
    - 背光应用:KPA-2106SYCK 可用于手机屏幕背光、键盘背光等。
    - 指示应用:在汽车仪表板、家用电器等设备中作为状态指示灯。
    使用建议
    - 确保焊接时使用回流焊工艺,以避免物理损伤。
    - 在选择应用场合时,确保设备的工作条件符合产品的技术规格要求。
    - 考虑到应用可靠性,如医疗或汽车用途,请咨询Kingbright的技术支持。

    兼容性和支持


    KPA-2106SYCK 与市面上主流的电路板和连接器具有良好的兼容性,适用于各类SMT生产线。Kingbright 提供详尽的应用指南和客户支持,帮助用户更好地理解和使用该产品。如有特殊需求,可以联系Kingbright的专业技术人员获得更深入的帮助。

    常见问题与解决方案


    - 问题:LED 灯闪烁不稳定。
    - 解决方法:检查焊接点是否牢固,确保焊接过程符合规范。

    - 问题:LED 灯寿命短。
    - 解决方法:确认工作电流和温度不超过规定值,避免过载。
    - 问题:产品出现反向漏电。
    - 解决方法:检查反向电压是否超过5V,确保正常工作电压范围内操作。

    总结和推荐


    综上所述,KPA-2106SYCK 是一款性能卓越的SMT LED产品,适用于多种便携式设备和控制系统。它凭借其高亮度、低功耗和良好的兼容性,在众多应用场景中表现出色。强烈推荐给需要高可靠性背光和指示应用的设计师和制造商。

KPA-2106SYCK参数

参数
Vf-正向电压 2.5V
透镜形状 矩形
波长 590nm
测试电流 -
显示颜色 黄色
视角 120°
透镜类型 无色不扩散
长*宽*高 1.7mm*600μm*1mm
通用封装 2106
安装方式 贴片安装
零件状态 在售

KPA-2106SYCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPA-2106SYCK KPA-2106SYCK数据手册

KPA-2106SYCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0682 ¥ 0.6036
12000+ $ 0.0676 ¥ 0.5984
库存: 20000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 2414.4
直接购买
加入购物车
