首页  >  产品百科  >  WP59BL/EYW

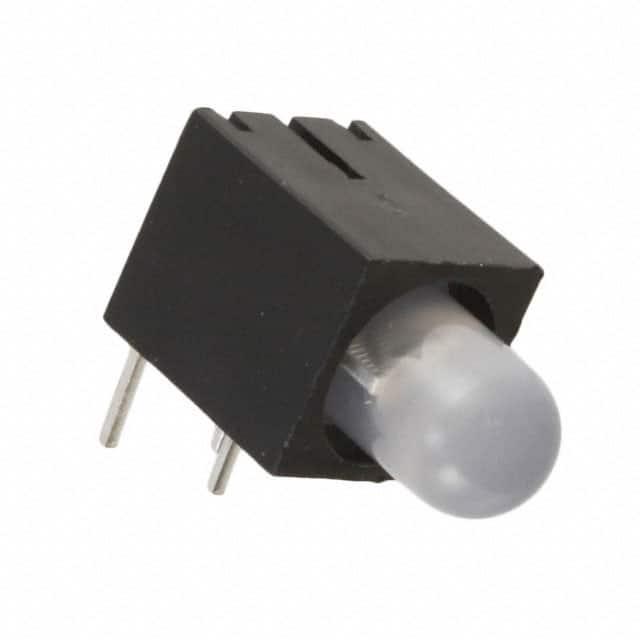

WP59BL/EYW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 627nm,590nm 60° 2.5V 圆形,带圆顶 散射 红色,黄色 通孔安装 5mm*5mm*5mm
供应商型号: TS-WP59BL/EYW
供应商: 海外现货
标准整包数: 500
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP59BL/EYW

WP59BL/EYW概述

    # 电子元器件产品技术手册解析:WP59BL/EYW双色LED指示灯

    一、产品简介


    产品类型与主要功能
    WP59BL/EYW 是一款高效率的双色LED指示灯,具备红色和黄色两种光源选择。这款LED设计紧凑且性能稳定,广泛应用于工业控制、家用电器、消费电子及通信设备等领域。作为一款多功能指示灯,其主要功能包括状态显示、警报提示以及操作反馈。
    应用领域
    - 工业设备(如控制面板、机器人等)
    - 家电设备(如空调、洗衣机等)
    - 消费电子(如手持设备、无线耳机等)
    - 通信设备(如网络设备、基站模块等)

    二、技术参数


    以下是该LED指示灯的主要技术参数汇总:
    | 参数类别 | 技术指标 |

    | 额定功率 | 75mW |
    | 工作电流 | DC 30mA |
    | 峰值正向电流 | 160mA(红色)/140mA(黄色) |
    | 反向电压 | ≤5V |
    | 视角 | 60° |
    | 最大焊接温度 | 260°C (持续时间≤3秒) |
    | 贮存温度范围 | -40°C 至 +85°C |
    | 发光波长 | 红色:627nm;黄色:590nm |
    | 正向电压 | 红色:2.0V至2.5V;黄色:2.0V至2.5V |
    | 反向漏电流 | ≤10µA |
    包装尺寸
    - 总体尺寸:3/4"(5mm)直角安装
    - 引脚间距:2.54mm(标准公制间距)
    特殊认证
    - 案例外壳通过UL 94V-0防火等级测试
    - 材质为符合环保要求的66型尼龙,RoHS合规
    三、产品特点与优势
    WP59BL/EYW双色LED指示灯具有以下突出特点:
    1. 高效能发光:采用GaAsP/GaP结构的高效率红黄光源,亮度优于同类产品。
    2. 高可靠性:使用寿命长达数年,能够承受严苛的工作环境。
    3. 良好的视角:宽广的发光角度确保其在多角度观察下均能清晰可见。
    4. 增强对比度:黑色外壳设计提升对比度表现,尤其适合对细节要求较高的应用场景。
    5. 环保与安全:材料环保,生产过程满足RoHS标准,减少对环境的影响。
    四、应用案例与使用建议
    典型应用案例
    1. 工业控制设备:用于机器运行状态的实时显示,例如启动、停止、故障报警等功能。
    2. 智能家居产品:比如智能音响或冰箱的电源指示和模式切换提示。
    3. 通信设备:作为网络设备的连接状态指示灯,方便运维人员快速排查问题。
    使用建议
    - 在组装PCB板时需注意引脚预修整,避免因引脚长度不一致导致接触不良。
    - 根据需求选择合适的工作电流,尽量不要超过最大额定值以延长产品寿命。
    - 环境温度较高时建议采取散热措施,防止因过热而影响性能。

    五、兼容性和支持


    WP59BL/EYW可轻松适配多种PCB布局,与市场上主流电子元件兼容良好。Kingbright公司提供全面的技术支持服务,包括产品选型指导、安装说明以及售后维修服务。如有进一步需求,可通过官网查阅详细的应用文档。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED亮度降低 | 检查是否超出了最大额定工作条件 |
    | 指示灯无法点亮 | 确认电路接线无误,检测正负极是否正确连接 |
    | 外观变形 | 确保焊接温度不超过规定值 |
    七、总结与推荐
    综上所述,WP59BL/EYW双色LED指示灯以其高效率、长寿命和出色的可靠性成为工业和消费电子领域的理想选择。凭借其卓越的性能和广泛的适用性,我们强烈推荐此款产品给需要高性能指示解决方案的设计工程师和采购人员。无论是小型消费电子产品还是大型工业控制系统,它都能出色完成任务并提供稳定的用户体验。

WP59BL/EYW参数

参数
透镜形状 圆形,带圆顶
波长 627nm,590nm
测试电流 -
显示颜色 红色,黄色
视角 60°
透镜类型 散射
Vf-正向电压 2.5V
长*宽*高 5mm*5mm*5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

WP59BL/EYW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP59BL/EYW WP59BL/EYW数据手册

WP59BL/EYW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6429 ¥ 5.465
1000+ $ 0.6049 ¥ 5.1416
2000+ $ 0.578 ¥ 4.9128
库存: 0
起订量: 500 增量: 1
