首页  >  产品百科  >  KPT-3216YC

KPT-3216YC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄光LED, 3216 (1206)封装, 波长588 nm, 3.2 x 1.6 x 0.75mm
供应商型号: 8610210P
供应商: 海外现货
标准整包数: 100

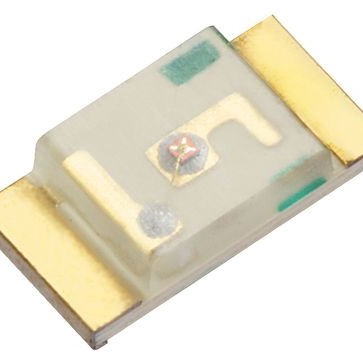

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPT-3216YC

KPT-3216YC概述


    产品简介


    KPT-3216YC Yellow LED
    KPT-3216YC是一款由镓磷化物(Gallium Phosphide)上的砷化镓磷化物(Gallium Arsenide Phosphide)制成的黄色光源二极管。它主要用于背光和状态指示灯等领域,广泛应用于家用和智能家电、可穿戴设备及便携式设备以及医疗健康应用等场合。

    技术参数


    - 封装尺寸: 3.2 mm x 1.6 mm SMD, 厚度为0.75 mm
    - 功率耗散: PD = 75 mW
    - 反向电压: VR = 5 V
    - 结温: TJ = 110 °C
    - 操作温度范围: TOP = -40至+85 °C
    - 存储温度范围: TSTG = -40至+85 °C
    - 直流正向电流: IF = 30 mA
    - 峰值正向电流: IFM = 140 mA
    - 静电放电阈值(HBM): 8000 V
    - 热阻(结/环境): Rth JA = 760 °C/W
    - 热阻(结/焊点): Rth JS = 600 °C/W
    - 波长峰值: λpeak = 590 nm (IF = 20 mA)
    - 主导波长: λdom = 588 nm (IF = 20 mA)
    - 半宽谱带: Δλ = 35 nm (IF = 20 mA)
    - 电容: C = 20 pF
    - 正向电压: VF = 2.1 V (IF = 20 mA)
    - 反向电流: IR = < 10 μA (VR = 5 V)

    产品特点和优势


    KPT-3216YC LED具备以下特点和优势:
    - 低功耗: 可实现更高效的能量利用。
    - 宽视场角: 能够覆盖更广的视角,适合各种应用环境。
    - 高可靠性: 罗氏(RoHS)合规,无卤素,确保安全环保。
    - 耐用性: 具备较高的静电放电抗性,提高产品寿命。

    应用案例和使用建议


    KPT-3216YC主要适用于以下几种应用场景:
    - 背光: 在液晶显示器中提供背光照明。
    - 状态指示: 在家电产品中用于状态显示。
    - 家用和智能设备: 如洗衣机、空调等。
    - 可穿戴设备: 作为指示灯或装饰灯。
    - 医疗设备: 如血氧仪、血糖仪等。
    使用建议:
    1. 焊接过程: 建议采用回流焊接工艺,最多允许两次焊接。
    2. 环境条件: 操作时注意控制环境湿度,避免产生静电。
    3. 电流限制: 不要超出规定的电流范围,以免损坏LED。

    兼容性和支持


    - 兼容性: 与大多数PCB板材料兼容,但需遵循正确的安装指南。
    - 支持: 厂商提供了详细的安装和使用指南,还提供售后技术支持。

    常见问题与解决方案


    1. 问题: LED灯无法点亮。
    - 解决方法: 检查电源连接,确认正负极正确,并检查是否超出了电流和电压的额定范围。
    2. 问题: LED灯亮度不均匀。
    - 解决方法: 检查是否安装过程中存在应力,适当调整焊接参数。
    3. 问题: 静电导致LED失效。
    - 解决方法: 使用适当的防静电措施,如佩戴防静电手环。

    总结和推荐


    KPT-3216YC Yellow LED凭借其低功耗、宽视场角和高可靠性等特点,在众多应用场景中表现出色。尤其适用于对环境要求较高的设备,如智能家电和医疗设备。我们强烈推荐在各种需要稳定指示或背光照明的应用中选用这款LED。
    该产品的优异性能使其在市场上具有较强的竞争力,是设计和开发新产品时的理想选择。

KPT-3216YC参数

参数
视角 120°
透镜类型 无色不扩散
Vf-正向电压 2.5V
透镜形状 矩形
波长 588nm
测试电流 20mA
显示颜色 黄色
长*宽*高 2mm*1.6mm*750μm
通用封装 1206
安装方式 贴片安装

KPT-3216YC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPT-3216YC KPT-3216YC数据手册

KPT-3216YC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.548
1000+ ¥ 1.5155
库存: 1536
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 774
直接购买
加入购物车
