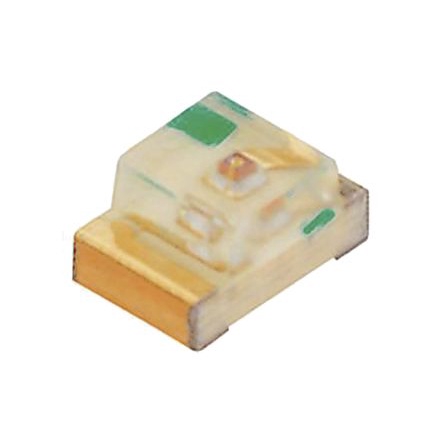

KP-2012SURC

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 2012 (0805)封装, 波长628 nm, 2 x 1.25 x 1.1mm
供应商型号: AV-A-KP-2012SURC
供应商: Avnet
标准整包数: 2000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KP-2012SURC

KP-2012SURC概述

    # 产品技术手册:Hyper Red SMD LED KP-2012SURCK

    产品简介


    基本介绍
    Kingbright推出的Hyper Red SMD LED(KP-2012SURCK)是一款超红光源的表面贴装发光二极管(LED)。它采用了AlGaInP材料,在GaAs衬底上制成,具有低功耗、宽视场角等特点。适用于背光、状态指示等多种应用场合,如家庭和智能家电、可穿戴及便携式设备、医疗健康设备等。

    技术参数


    | 参数 | 描述 |

    | 发射波长峰值 | 645 nm |
    | 主导波长 | 630 nm |
    | 半峰全宽 | 28 nm |
    | 容量 | 35 pF |
    | 正向电压(20mA) | 1.95 - 2.5 V |
    | 反向电流(5V) | ≤ 10 µA |
    | 功率耗散 | 75 mW |
    | 反向电压 | 5 V |
    | 结温 | 115 ℃ |
    | 工作温度范围 | -40 ℃至+85 ℃ |
    | 存储温度范围 | -40 ℃至+85 ℃ |
    | 正向直流电流 | 30 mA |
    | 峰值正向电流 | 185 mA |
    | 热阻抗(结/环境) | 580 ℃/W |
    | 热阻抗(结/焊点) | 390 ℃/W |
    | 静电放电阈值(HBM) | 3000 V |

    产品特点和优势


    - 小巧轻薄:2.0 mm x 1.25 mm 的尺寸和仅1.1 mm的厚度,使其成为紧凑设计的理想选择。
    - 低功耗:采用AlGaInP材料,具有较低的功耗。
    - 宽视场角:适用于需要大视角的应用。
    - 环保材料:无卤素,符合RoHS标准。
    - 广泛应用:适合背光、状态指示以及家庭和智能家电等应用。

    应用案例和使用建议


    应用案例
    - 背光应用:作为家用电器的背光灯,提供均匀且持久的光源。
    - 状态指示:在智能家居设备中作为状态指示灯,易于识别。
    - 可穿戴设备:适合用于运动手环或手表,为用户显示信息。
    使用建议
    - 环境控制:确保生产和存储环境的湿度保持在40%至60%之间,以避免静电积累。
    - 焊接工艺:推荐回流焊接工艺,最多进行两次焊接。
    - 操作规范:在处理过程中佩戴防静电腕带或手套,所有设备必须接地。

    兼容性和支持


    - 兼容性:此LED与大多数电路板和连接器兼容,适用于多种设备。
    - 技术支持:Kingbright提供了详尽的技术文档和应用指南,如有任何问题,可以通过官网或联系代表获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 遇到静电放电导致的损坏 | 确保所有设备接地,处理时佩戴防静电腕带或手套。 |
    | 温度过高导致的损坏 | 控制使用环境温度,避免长时间过载工作。 |
    | 功率耗散过高导致的亮度降低 | 确保在额定电流范围内工作,减少电流应力。 |

    总结和推荐


    总体来看,Kingbright的Hyper Red SMD LED(KP-2012SURCK)具备优异的光学性能和可靠性,非常适合应用于家庭、智能设备及可穿戴设备等领域。由于其卓越的品质和广泛的适用性,我们强烈推荐此款产品。只要遵循正确的安装和使用指南,即可充分发挥其优势。

KP-2012SURC参数

参数
视角 120°
透镜类型 透明
Vf-正向电压 2.5V
透镜形状 矩形
波长 640nm
测试电流 -
显示颜色 红色
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
零件状态 在售

KP-2012SURC数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KP-2012SURC KP-2012SURC数据手册

KP-2012SURC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0724 ¥ 0.6407
8000+ $ 0.0695 ¥ 0.615
14000+ $ 0.0651 ¥ 0.5758
26000+ $ 0.0631 ¥ 0.5584
56000+ $ 0.062 ¥ 0.5484
库存: 72000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 2562.8
