首页  >  产品百科  >  KPHCM-2012SURCK

KPHCM-2012SURCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 红光LED, 2012 (0805)封装, 波长630 nm, 2 x 1.25 x 0.4mm
供应商型号: KPHCM-2012SURCK SMD
供应商: 国内现货
标准整包数: 2000

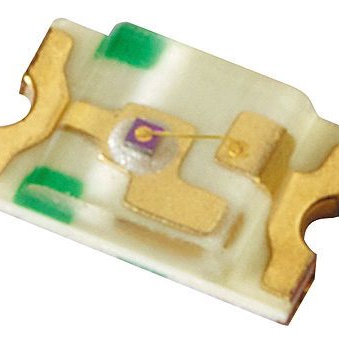

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPHCM-2012SURCK

KPHCM-2012SURCK概述


    产品简介


    Hyper Red LED(高亮红光发光二极管)是由Kingbright生产的一种超亮红色LED器件,采用AlGaInP材料,在GaAs基板上制造。该器件具有低功耗、宽视角等特性,适用于背光和指示灯应用。此外,它广泛应用于智能家居设备、可穿戴设备、医疗设备等领域,是一款高性能、可靠的产品。

    技术参数


    - 封装尺寸:2.0 x 1.25 mm SMD(表面贴装器件),最大厚度为0.5 mm。
    - 发光颜色:高亮红光。
    - 亮度:在20 mA电流下,典型值为230 mcd。
    - 视角:140°。
    - 正向电压(20 mA电流):1.95至2.5 V。
    - 反向电流(5 V):最大10 μA。
    - 峰值波长:645 nm。
    - 主导波长:630 nm。
    - 绝对最大额定值:功率耗散75 mW,反向电压5 V,最高工作温度85°C,存储温度范围-40至+85°C。
    - 电气特性:最大直流正向电流30 mA,峰值正向电流185 mA。
    - 热阻:结点到环境680 °C/W,结点到焊点490 °C/W。
    - 静电放电阈值:3000 V(HBM)。

    产品特点和优势


    - 超薄设计:2.0 x 1.25 mm SMD封装,最大厚度仅为0.5 mm,非常适合空间受限的应用。
    - 低功耗:适合电池供电设备,延长使用寿命。
    - 宽视角:140°的宽视角使得应用更加灵活,满足不同角度下的视觉需求。
    - 可靠性和稳定性:符合RoHS标准,无卤素,符合行业环保要求。
    - 应用广泛:背光、状态指示灯、智能家居、可穿戴设备及医疗设备等领域均适用。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:如智能灯泡、智能插座,提供清晰的状态指示。
    2. 医疗设备:如医疗监控设备,用于状态指示或背光,提高设备的可用性和可靠性。
    3. 可穿戴设备:如智能手表,提供状态指示或背光,提升用户体验。
    使用建议
    - 静电防护:处理这些LED时,应佩戴防静电腕带或手套,以防止静电损坏。
    - 安装方法:推荐使用回流焊接工艺进行安装,最多两次,其他焊接方法可能损坏产品。
    - 操作环境:确保在规定的温度范围内操作,避免超出范围导致设备故障。

    兼容性和支持


    - 兼容性:该产品具有广泛的兼容性,可以轻松集成到现有系统中,适用于多种电路设计。
    - 支持和服务:Kingbright提供详尽的技术文档和支持服务,包括应用指南和技术咨询,确保客户能够顺利使用产品。

    常见问题与解决方案


    - 问题:如何防止静电损坏?
    解决方案:处理LED时应佩戴防静电腕带或手套,并确保所有设备接地。

    - 问题:能否多次进行回流焊接?
    解决方案:最多只能进行两次回流焊接,过多焊接可能导致产品损坏。

    - 问题:产品的使用寿命如何?
    解决方案:正常使用条件下,产品寿命可达数千小时。建议避免在极端环境下长时间运行,以延长使用寿命。

    总结和推荐


    这款Hyper Red LED由Kingbright生产,具备低功耗、宽视角、超薄封装等优点,特别适用于智能家居、可穿戴设备及医疗设备等应用领域。它的高稳定性和广泛应用使其在市场上具备较强的竞争力。鉴于其优良的性能和广泛的应用范围,我们强烈推荐此产品作为您的选择。

KPHCM-2012SURCK参数

参数
透镜形状 矩形
波长 630nm
测试电流 -
显示颜色 红色
视角 140°
透镜类型 无色不扩散
Vf-正向电压 2.5V
长*宽*高 1.2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装

KPHCM-2012SURCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPHCM-2012SURCK KPHCM-2012SURCK数据手册

KPHCM-2012SURCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5058
4000+ ¥ 0.4974
6000+ ¥ 0.4847
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1011.6
直接购买
加入购物车
