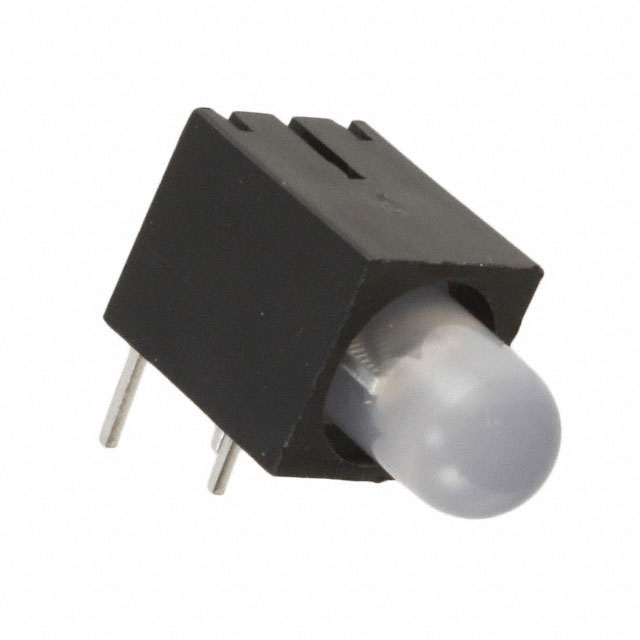

WP59BL/EGW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 565nm,627nm 60° 2.5V 20mA 圆形,带圆顶 散射 红色,绿色 通孔安装 5mm*5mm*5mm
供应商型号: TS-WP59BL/EGW
供应商: 海外现货
标准整包数: 100
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP59BL/EGW

WP59BL/EGW概述


    产品简介


    Kingbright WP59BL/EGW系列高效率红色和绿色光源二极管,是专为各类应用设计的高品质电子元件。该系列产品采用Gallium Arsenide Phosphide(砷化镓磷化物)和Gallium Phosphide(磷化镓)材料,能够发出高亮度且稳定的红光和绿光。这些二极管广泛应用于状态指示、照明、装饰及娱乐灯饰等领域。

    技术参数


    | 参数 | 高效红光 | 绿光 |
    |
    | 发射波长峰值 (λpeak) | 627 nm | 565 nm |
    | 主导波长 (λdom) | 617 nm | 568 nm |
    | 光谱半宽度 (Δλ) | 45 nm | 30 nm |
    | 容量 (C) | 15 pF | 15 pF |
    | 正向电压 (VF) | 2.0 V | 2.2 V |
    | 反向电流 (IR) | - | 10 µA |
    | 功耗 (PD) | 75 mW | 62.5 mW |
    | 结温 (Tj) | 125 °C | 110 °C |
    | 工作温度 (Top) | -40 to +85 °C | -40 to +85 °C |
    | 存储温度 (Tstg) | -40 to +85 °C | -40 to +85 °C |
    | 直流正向电流 (IF) | 30 mA | 25 mA |
    | 峰值正向电流 (IFM) | 160 mA | 140 mA |
    | 静电放电阈值 (HBM) | 8000 V | 8000 V |
    | 引脚焊接温度 | 260°C For 3 Seconds | 260°C For 5 Seconds|

    产品特点和优势


    Kingbright WP59BL/EGW系列二极管具有以下显著特点和优势:
    1. 高效发光:高亮度和稳定的光输出使其适用于各种显示和照明需求。
    2. 高可靠性:经过预处理的引脚和黑壳设计增强了对比度,提高了使用寿命。
    3. 符合RoHS标准:环保材料制造,减少环境污染。
    4. UL认证:UL 94V-0认证,确保产品安全可靠。
    5. 宽工作温度范围:能够在极端温度环境下稳定工作,适应性强。

    应用案例和使用建议


    应用案例
    1. 状态指示:用于电器设备的状态指示灯,例如电源状态、故障提示等。
    2. 照明应用:如室内装饰、室外景观照明等。
    3. 装饰和娱乐灯饰:可用于节日装饰、舞台灯光等。
    使用建议
    1. 正确安装:确保引脚与电路板孔位匹配,避免短路。
    2. 避免高温:焊接过程中应遵循推荐的温度曲线,避免对环氧树脂施加过大的压力。
    3. 防静电措施:保持生产环境的湿度在40%-60%,以避免静电积累。

    兼容性和支持


    Kingbright WP59BL/EGW系列二极管与大多数主流PCB和焊锡工艺兼容。厂商提供详尽的技术文档和应用指南,帮助客户更好地理解和使用该产品。此外,Kingbright还提供售后支持,解答客户的疑问和技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED在焊接时损坏 | 遵循推荐的焊接温度曲线,避免高温 |
    | LED引脚与电路板不匹配 | 进行适当的引脚成型以确保匹配 |
    | LED在高温环境下亮度下降 | 确保工作环境温度不超过规定范围 |

    总结和推荐


    Kingbright WP59BL/EGW系列高效率红色和绿色光源二极管以其卓越的性能、广泛的适用性和可靠的稳定性,在多个应用领域表现出色。其高效发光、高可靠性、符合RoHS标准等特点,使其成为市场上极具竞争力的产品。因此,我们强烈推荐这款产品给需要高性能LED解决方案的应用项目。

WP59BL/EGW参数

参数
测试电流 20mA
显示颜色 红色,绿色
视角 60°
透镜类型 散射
Vf-正向电压 2.5V
透镜形状 圆形,带圆顶
波长 565nm,627nm
长*宽*高 5mm*5mm*5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP59BL/EGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP59BL/EGW WP59BL/EGW数据手册

WP59BL/EGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4703 ¥ 3.9979
1000+ $ 0.4013 ¥ 3.4109
2000+ $ 0.3944 ¥ 3.3527
5000+ $ 0.3819 ¥ 3.2462
10000+ $ 0.3671 ¥ 3.1202
20000+ $ 0.3591 ¥ 3.0524
库存: 25700
起订量: 600 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1998.95
直接购买
加入购物车
