WP934SA/3GD

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm 40° 2.2V 10mA 圆形,带圆顶 散射,有色 绿色 通孔安装 2.9mm*4.32mm*15.24mm
供应商型号: 604-WP934SA3GD
供应商: Mouser
标准整包数: 1

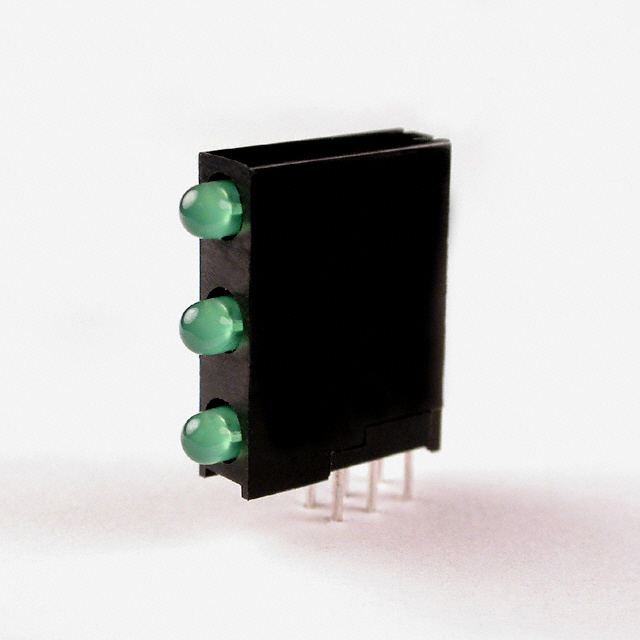

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP934SA/3GD

WP934SA/3GD概述

    WP934SA/3GD 绿色发光二极管技术手册

    产品简介


    WP934SA/3GD 是一款绿色光发射二极管(Green Light Emitting Diode),采用磷化镓(Gallium Phosphide)材料制成。它适用于多种指示和照明应用,如状态指示灯、装饰及娱乐照明、标识应用、商业和住宅建筑照明等。这款二极管具有高可靠性和长寿命,适合各种严格的工业和消费电子应用场景。

    技术参数


    - 基本规格:
    - 尺寸:T-1 (3mm)
    - 引脚预修剪,方便PCB安装
    - 外壳UL评级:94V-0
    - 材料:尼龙66(Type 66 nylon)
    - 光学峰值波长:565nm
    - 主导波长:568nm
    - 谱带宽(半峰值):30nm
    - 电学参数:
    - 正向电流:10mA时典型值为50毫安,最大值为25mA
    - 正向电压:10mA时典型值为2.0V,最大值为2.4V
    - 反向电流:最大10μA
    - 容量:15pF
    - 光学参数:
    - 发光强度(Iv):10毫坎德拉(mcd)
    - 视角(2θ1/2):±50°

    - 极限参数:
    - 功率耗散:62.5mW
    - 反向电压:5V
    - 结温:最高110°C
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 高可靠性:高可靠性和长寿命,能够测量多年。
    2. 高对比度:黑色外壳增强对比度。
    3. 环保特性:无卤素,符合RoHS标准。
    4. 高发光强度:典型发光强度为50毫坎德拉(mcd),角度范围内均匀分布。
    5. 广泛的工作温度范围:能够在极端环境下正常工作。

    应用案例和使用建议


    WP934SA/3GD 绿色发光二极管广泛应用于状态指示灯、装饰照明、标识系统等领域。例如,在智能家居系统中作为状态指示灯,可以帮助用户了解设备的工作状态;在户外标识系统中,由于其较高的发光强度和良好的耐候性,可以提供稳定的照明效果。
    使用建议:
    1. 在焊接过程中,确保焊锡温度不超过260°C,焊接时间不超过5秒。
    2. 避免在环氧树脂未冷却的情况下施加外力。
    3. 不要在接触区域之间布线,以防止短路。
    4. 推荐使用SAC 305焊锡合金。

    兼容性和支持


    WP934SA/3GD 绿色发光二极管与市场上常见的电路板和LED驱动器具有良好的兼容性。Kingbright 提供了详细的安装和使用指南,以确保客户能够顺利进行焊接和组装操作。此外,Kingbright 还提供了技术支持服务,以解答客户的疑问并解决任何可能出现的问题。

    常见问题与解决方案


    1. 焊接过程中温度过高导致损坏:
    - 解决方案:控制焊锡温度在260°C以内,焊接时间不超过5秒。
    2. 引脚间距不匹配导致安装困难:
    - 解决方案:通过调整引脚形成工艺,确保引脚间距与电路板上的孔径匹配。
    3. 存储不当导致产品失效:
    - 解决方案:建议在相对湿度低于70%且温度低于30°C的环境中储存产品。

    总结和推荐


    WP934SA/3GD 绿色发光二极管是一款高性能、高可靠性的电子元器件,特别适合于需要高发光强度和宽工作温度范围的应用。其独特的设计和优良的电气性能使其在市场上具备较强的竞争力。因此,强烈推荐使用这款产品,尤其是对于那些需要高可靠性和稳定性的应用场景。
    通过上述分析可以看出,WP934SA/3GD 在多个方面表现出色,完全可以满足当前市场需求。无论是智能家居、户外标识还是商业建筑照明,它都能提供出色的表现。我们相信这款产品将会受到广大用户的欢迎,并为其带来更高效、可靠的使用体验。

WP934SA/3GD参数

参数
透镜类型 散射,有色
Vf-正向电压 2.2V
透镜形状 圆形,带圆顶
波长 568nm
测试电流 10mA
显示颜色 绿色
视角 40°
长*宽*高 2.9mm*4.32mm*15.24mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

WP934SA/3GD数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP934SA/3GD WP934SA/3GD数据手册

WP934SA/3GD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.587 ¥ 13.4102
10+ $ 1.1224 ¥ 9.4843
100+ $ 0.7458 ¥ 6.302
500+ $ 0.6404 ¥ 5.4117
750+ $ 0.5692 ¥ 4.8094
3000+ $ 0.5376 ¥ 4.5427
9000+ $ 0.5313 ¥ 4.4895
库存: 7397
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.41
