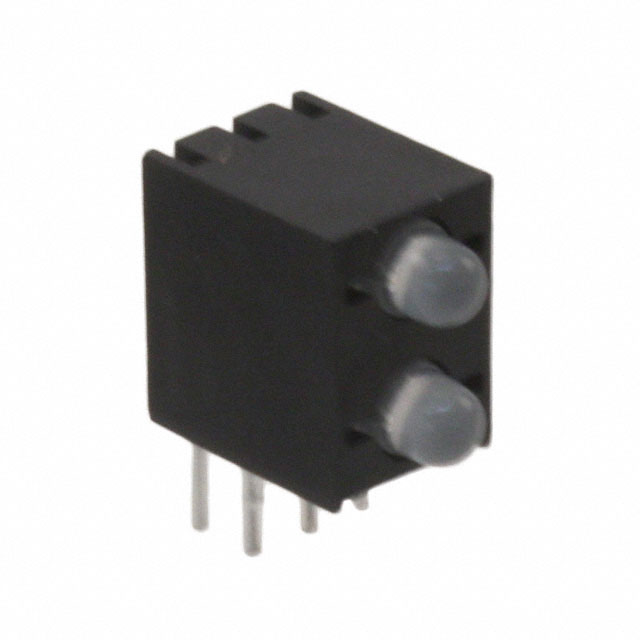

WP130WCP/2EGW

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm,625nm 60° 2.5V 20mA 圆形,带圆顶 散射 红色,绿色 通孔安装 2.9mm*7mm*9.65mm
供应商型号: SR-WP130WCP/2EGW
供应商: 海外现货
标准整包数: 1000
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP130WCP/2EGW

WP130WCP/2EGW概述

    # WP130WCP/2EGW T-1 (3 mm) Bi-Level Circuit Board Indicator 技术手册

    产品简介


    WP130WCP/2EGW是一款高效率红光和绿光电路板指示灯,适用于多种照明和指示应用。此产品采用了Gallium Arsenide Phosphide(砷化镓磷化物)和Gallium Phosphide(磷化镓)材料制造,确保了高效能的发光效果。其设计特色在于双级直角外壳的LED,适用于电路板上的安装。
    主要功能
    - 高效红光和绿光发光二极管
    - 预裁剪引线,便于电路板安装
    - 黑色外壳增强对比度
    - 高可靠性
    应用领域
    - 状态指示
    - 照明装置
    - 指示标识
    - 装饰和娱乐照明
    - 商业和住宅建筑照明

    技术参数


    WP130WCP/2EGW的主要技术参数如下所示:
    | 参数 | 单位 | 红光 | 绿光 |
    ||
    | 正向电流 (IF) | mA | 30 | 25 |
    | 峰值正向电流 (IFP) | mA | 160 | 140 |
    | 反向电压 (VR) | V | 5 | 5 |
    | 工作温度 (Top) | °C | -40 to +85 | -40 to +85 |
    | 存储温度 (Tstg) | °C | -40 to +85 | -40 to +85 |
    | 绝对最大功率耗散 (PD)| mW | 75 | 62.5 |
    | 结温 (Tj) | °C | 125 | 110 |
    | 光电峰波长 (λpeak) | nm | 627 | 565 |
    | 主波长 (λdom) | nm | 617 | 568 |
    | 谱带宽度 (Δλ) | nm | 45 | 30 |

    产品特点和优势


    WP130WCP/2EGW具有以下特点和优势:
    - 高效发光:采用先进的砷化镓磷化物和磷化镓材料,确保高效的光输出。
    - 高可靠性:经过严格测试,能够在广泛的温度范围内稳定工作。
    - 环境友好:无卤素,符合RoHS标准。
    - UL认证:外壳通过UL 94V-0认证,保证防火安全。
    - 装饰效果:黑色外壳增加对比度,适合装饰和娱乐照明应用。

    应用案例和使用建议


    根据技术手册中的描述,WP130WCP/2EGW可用于多种应用场景,如状态指示、照明装置、标志和建筑照明。例如,在智能家居系统中,它可以作为状态指示灯使用;在商业建筑中,可以用于应急照明和装饰照明。
    使用建议
    1. 选择正确的焊接工艺:推荐使用预热温度不超过105°C的波峰焊工艺,并确保峰值波峰焊接温度在245°C至255°C之间,时间不超过5秒。
    2. 避免损坏:焊接过程中不要对环氧树脂施加压力,尤其是温度高于85°C时。
    3. 正确储存:如果未在三个月内使用,请将未使用的LED存放在氮气氛围下并使用干燥剂密封保存。

    兼容性和支持


    WP130WCP/2EGW具有良好的兼容性,可以轻松与现有的PCB安装工艺相结合。制造商Kingbright提供全面的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. LED引线弯曲不当导致安装困难
    - 解决方案:请按照技术手册中的指示进行正确的引线成型操作,确保引线间距与PCB孔间距匹配。
    2. 焊接过程中的热损伤
    - 解决方案:遵循推荐的波峰焊接参数,并在焊接过程中避免对LED施加任何应力。
    3. 产品储存条件不达标
    - 解决方案:在储存过程中确保相对湿度维持在40%到60%之间,以防止静电积累。

    总结和推荐


    综上所述,WP130WCP/2EGW是一款高性能的红光和绿光LED指示灯,具备高效的发光能力、高可靠性及优良的环境适应性。其广泛的应用范围和出色的性能使其成为许多应用领域的理想选择。我们强烈推荐这款产品用于需要高效、可靠光源的各种应用场景。

WP130WCP/2EGW参数

参数
视角 60°
透镜类型 散射
Vf-正向电压 2.5V
透镜形状 圆形,带圆顶
波长 568nm,625nm
测试电流 20mA
显示颜色 红色,绿色
长*宽*高 2.9mm*7mm*9.65mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

WP130WCP/2EGW数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP130WCP/2EGW WP130WCP/2EGW数据手册
