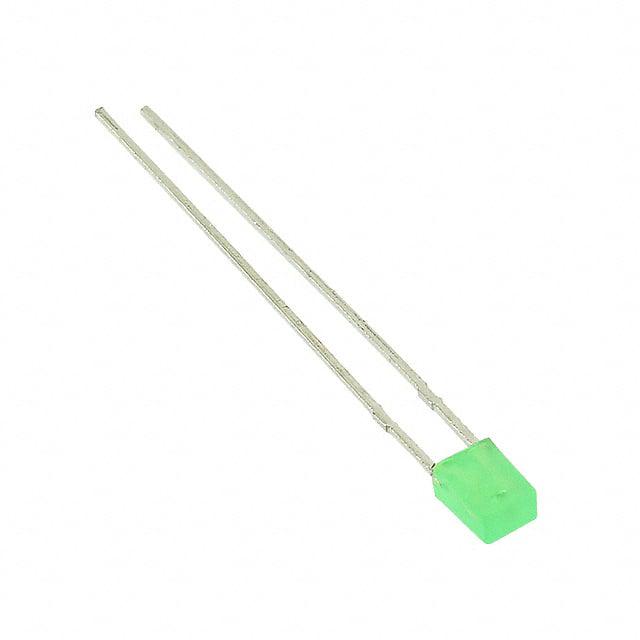

WP914GDT

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 568nm 100° 2.2V 20mA 带平顶,矩形 散射 绿色 通孔安装 3mm*2mm*4mm
供应商型号: 604-WP914GDT
供应商: Mouser
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP914GDT

WP914GDT概述

    # 产品技术手册:绿色发光二极管

    1. 产品简介


    基本介绍
    绿色发光二极管(Green Light Emitting Diode)采用镓磷化物(Gallium Phosphide)材料制造,具备低功耗、可靠性和坚固耐用的特点,广泛应用于各种指示灯和照明设备中。此款绿色发光二极管主要用于状态指示、照明、标识和装饰照明等场合。
    主要功能
    - 低功耗:运行时消耗电能少,延长使用寿命。
    - 可靠性高:能够承受频繁操作,寿命长。
    - 均匀的光输出:保证光源均匀分布,提高显示效果。
    - 适用于水平指示器:适合用于指示仪表和仪表盘。
    应用领域
    - 状态指示:作为系统运行状态的指示器。
    - 照明装置:用于室内或室外照明。
    - 标识用途:用于商业标识或建筑标识。
    - 装饰和娱乐照明:营造氛围,提升视觉效果。
    - 商业和住宅建筑设计:用于装饰和照明设计。

    2. 技术参数


    绝对最大额定值
    - 功率耗散 (PD): 62.5 mW
    - 反向电压 (VR): 5 V
    - 结温 (Tj): 110°C
    - 工作温度范围 (Top): -40°C 到 +85°C
    - 存储温度范围 (Tstg): -40°C 到 +85°C
    - 直流前向电流 (IF): 25 mA
    - 脉冲前向电流 (IFM): 140 mA
    - 静电放电阈值 (HBM): 8000 V
    - 热阻 (Junction / Ambient) (Rth JA): 720°C/W
    - 热阻 (Junction / Solder point) (Rth JS): 480°C/W
    - 引脚焊接温度: 260°C (持续3秒)
    电气/光学特性
    - 发射峰值波长 (λpeak): 565 nm
    - 主导波长 (λdom): 568 nm
    - 光谱带宽 (Δλ): 30 nm
    - 电容 (C): 15 pF
    - 正向电压 (VF): 2.0 - 2.4 V
    - 反向电流 (IR): < 10 μA
    - 波长峰值温度系数 (TCλpeak): 0.1 nm/°C
    - 主导波长温度系数 (TCλdom): 0.06 nm/°C
    - 正向电压温度系数 (TCV): -2 mV/°C
    推荐焊接工艺
    - 预热温度: ≤ 105°C
    - 最大焊接温度: 260°C
    - 峰值焊接温度: 245°C ~ 255°C (3秒内,最多5秒)
    - 不要在环氧树脂温度高于85°C时施加应力
    - 使用SAC 305焊料合金
    - 仅进行一次波峰焊

    3. 产品特点和优势


    独特功能
    - 低功耗:显著降低能耗,延长产品使用寿命。
    - 均匀的光输出:确保指示效果一致且稳定。
    - 可靠的环境适应性:能够在广泛的温度范围内稳定工作。
    - 高光效和色纯度:保证色彩一致性,减少视觉干扰。
    市场竞争力
    - 广泛应用:广泛应用于各种需要绿色光源的设备中。
    - 高性价比:通过高效率和长寿命提供卓越的价值。
    - 易于集成:外形小巧,便于安装和维护。

    4. 应用案例和使用建议


    应用案例
    - 状态指示器:如工业设备上的电源指示灯,确保操作人员能够清晰看到系统状态。
    - 商业标识:如商业建筑中的标识灯,提高辨识度。
    - 家庭照明:如夜间照明灯,为用户提供舒适的光照环境。
    使用建议
    - 在安装过程中要保持焊接温度在指定范围内,避免过高导致损坏。
    - 确保安装环境干燥且温度适宜,避免因湿度和温度变化导致的故障。
    - 选择合适的安装位置,保持良好的散热效果,避免热堆积。
    - 定期检查并维护,以确保设备正常运行。

    5. 兼容性和支持


    兼容性
    - 该绿色发光二极管与市场上常见的PCB和其他组件兼容。
    - 适用于标准的波峰焊工艺,方便组装。
    支持和服务
    - 生产前请咨询Kingbright以获取最新的技术资料。
    - 如需了解更多信息,可访问Kingbright官方网站或联系技术支持部门。

    6. 常见问题与解决方案


    问题及解决方案
    - 问题:安装过程中出现焊接不良。
    - 解决方案:检查焊接温度是否在推荐范围内,确保焊料质量和焊接过程的稳定性。

    - 问题:设备工作时温度异常。
    - 解决方案:确认设备安装位置良好通风,确保周围环境温度符合规格要求。

    - 问题:发光亮度不足。
    - 解决方案:检查驱动电流是否符合推荐值,确认正向电压在合理范围内。

    7. 总结和推荐


    综合评估
    该绿色发光二极管具有出色的性能和可靠的工作特性,非常适合于需要低功耗和高光效的应用场景。其优秀的均匀性光输出和高可靠性使其成为工业和消费电子应用的理想选择。
    推荐使用
    我们强烈推荐使用这款绿色发光二极管。它的低功耗、高可靠性以及广泛的适用范围,使其成为各种应用场景中的理想选择。在安装和维护过程中,只需遵循推荐的操作步骤,即可确保其长时间稳定运行。

WP914GDT参数

参数
测试电流 20mA
显示颜色 绿色
视角 100°
透镜类型 散射
Vf-正向电压 2.2V
透镜形状 带平顶,矩形
波长 568nm
长*宽*高 3mm*2mm*4mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WP914GDT数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP914GDT WP914GDT数据手册
