KCDA03-106

产品分类: LED显示器件
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 2位LED数码管, 橙色, 75mW, 表面安装
供应商型号: TU-KCDA03-106
供应商: 海外现货
标准整包数: 300

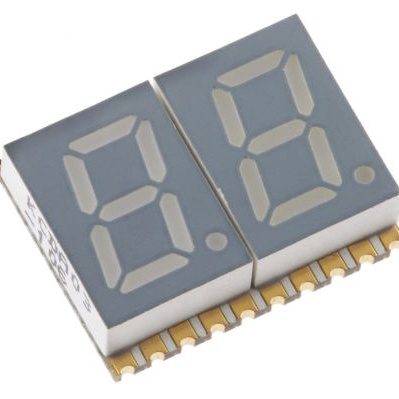

KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KCDA03-106

KCDA03-106概述


    产品简介


    Kingbright KCDA03-106 超亮橙色显示模块
    Kingbright KCDA03-106 是一款采用 AlGaInP (镓砷基底) 光电二极管芯片制成的超亮橙色显示屏模块。其独特的光谱发射范围和低电流操作特性使其成为智能家居设备、工业仪表和其他数字显示领域的理想选择。这款模块以其高亮度和出色的字符显示质量而闻名,在各种环境中均能表现出色。

    技术参数


    - 发射波长(峰值): 610 nm (典型值)
    - 主导波长: 605 nm (典型值)
    - 光谱半宽: 29 nm
    - 前向电压(典型值): 2.0 V
    - 反向电压: 5 V
    - 反向电流(最大值): 10 µA
    - 前向电流(最大值): 30 mA
    - 峰值前向电流: 195 mA
    - 功率耗散: 75 mW
    - 结温: 115 °C
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围: -40°C 到 +85°C
    - 静电放电阈值(HBM): 3000 V

    产品特点和优势


    - 0.3英寸数码高度:确保在各种环境下的可见度。
    - 低电流操作:减少功耗并延长使用寿命。
    - 优秀的字符外观:提升显示效果。
    - 机械坚固耐用:适合工业应用。
    - 灰白相间的颜色:易于阅读且美观。
    - 符合RoHS标准:环保友好。
    - 防潮等级2a:提高可靠性。

    应用案例和使用建议


    - 家庭和智能家电:用于显示时间、数字组合或其他状态指示。
    - 工业和仪器仪表:在恶劣环境中提供稳定可靠的显示。
    - 推荐使用建议:
    - 确保工作温度和电流不超过规格限制。
    - 使用腕带或防静电手套处理LED。
    - 设备必须进行电气接地以避免静电损坏。

    兼容性和支持


    - 兼容性:适用于表面贴装工艺。
    - 支持:Kingbright 提供详细的电路设计注意事项,以及应用程序文档。

    常见问题与解决方案


    - Q: 产品使用过程中发现光强度下降怎么办?
    - A: 检查驱动电流和环境温度,确保在推荐条件下使用。
    - Q: 如何避免静电损坏?
    - A: 处理时佩戴防静电腕带或手套,并确保所有设备接地。
    - Q: 反向电压超过规定值会导致什么后果?
    - A: 长期反向偏置可能导致金属迁移,增加泄漏电流或短路。

    总结和推荐


    Kingbright KCDA03-106 超亮橙色显示模块具有出色的性能和广泛的适用范围,特别适合需要高亮度和可靠性的场合。其独特的设计和良好的电气特性使其在市场上具备显著的竞争优势。尽管安装和使用时需注意一些细节,但凭借其卓越的功能和长期稳定性,强烈推荐将其作为智能家居、工业控制和仪表等应用的理想选择。

KCDA03-106参数

参数
显示模式 -
显示颜色 橙色
接口方式 -
触碰模式 -
显示高度 7.62mm
视角 -
分辨率(pixels) -
控制器类型 -
显示宽度 4.22mm
背光颜色 -
字符宽度 4.2mm
发光强度 46mcd
显示尺寸 -
显示类型 7段
字符高度 7.62mm
长*宽*高 3.75mm(高度)
通用封装 DIP
安装方式 通孔安装

KCDA03-106数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 LED显示器件 KINGBRIGHT ELECTRONIC/台湾今台电子 KCDA03-106 KCDA03-106数据手册

KCDA03-106封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 3.405 ¥ 29.1128
库存: 2400
起订量: 300 增量: 300
交货地:
最小起订量为:300
合计: ¥ 8733.84
