KPL-3015CGCK

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 绿光LED, 3030 (1212)封装, 波长570 nm, 3 x 1.5 x 1.4mm
供应商型号: TU-KPL-3015CGCK
供应商: 海外现货
标准整包数: 2000

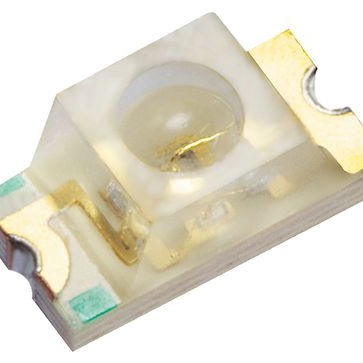

KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KPL-3015CGCK

KPL-3015CGCK概述


    产品简介


    这款由Kingbright生产的KPL-3015CGCK绿色表面贴装LED灯(SMD LED),采用了铝镓铟磷(AlGaInP)材料和砷化镓(GaAs)衬底,适用于背光和指示灯应用。该LED具有低功耗特性,适用于各种家用及智能电器、可穿戴设备和健康医疗设备中。

    技术参数


    - 封装尺寸: 3.0 mm x 1.5 mm SMD,厚度为1.4 mm。
    - 发光强度: 在20毫安时,发光强度为120 mcd,半角视角为70°。
    - 最大功率消耗: 75 mW。
    - 正向电压: 2.1至2.5 V,在20毫安时。
    - 反向电流: 最大10 μA(在5伏特反向电压下)。
    - 工作温度范围: -40°C 到 +85°C。
    - 储存温度范围: -40°C 到 +85°C。
    - 最大峰值正向电流: 150 mA(1/10脉冲宽度,0.1毫秒脉宽)。
    - 热阻: 从结点到环境790°C/W,从结点到焊点630°C/W。
    - 静电放电阈值: 3000 V(人体模型)。
    - 卤素无添加: 符合RoHS标准。


    产品特点和优势


    - 低功耗:适合需要节能的应用场景。
    - 高可靠性:采用无卤素和RoHS认证材料,确保环保。
    - 广泛应用:适合各种家电、智能设备和医疗设备。
    - 高发光强度:在特定条件下能提供高达120 mcd的发光强度。

    应用案例和使用建议


    应用案例
    该LED广泛应用于智能家居设备如空调、洗衣机等,作为状态指示灯使用。同时在穿戴式设备上也可以用于指示电量状态。
    使用建议
    在处理LED时,要采取适当的防静电措施,例如佩戴腕带或抗静电手套。在进行回流焊接时,推荐最多两次回流焊接,并且焊接过程应遵循特定的温度曲线。建议相对湿度控制在40%到60%之间以避免静电积累。

    兼容性和支持


    KPL-3015CGCK LED芯片可以与其他主流表面贴装工艺兼容。制造商提供了详细的焊接指南和相关技术文档支持,确保产品的可靠安装和使用。客户可以通过Kingbright的官方网站获取最新的技术资料和支持服务。

    常见问题与解决方案


    - 问题1: LED亮度不够。
    - 解决方案: 检查是否超出了额定的工作电流和温度范围。适当调整电路设计,确保电流不超过30毫安,并维持工作温度在规定范围内。

    - 问题2: 焊接后LED不亮。
    - 解决方案: 确认焊接工艺是否正确执行。参考提供的焊接温度曲线和操作步骤。如果仍存在问题,联系Kingbright技术支持团队。

    总结和推荐


    KPL-3015CGCK是一款性能稳定的绿色SMD LED,具备广泛的适用性和优秀的电气特性。在处理过程中需要注意防静电措施,确保使用正确的焊接方法。总体而言,这款LED非常适合用于家庭和工业应用中,尤其是那些需要精确指示和美观外观的产品。因此,我强烈推荐使用此产品。

KPL-3015CGCK参数

参数
Vf-正向电压 2.5V
透镜形状 圆形
波长 570nm
测试电流 20mA
显示颜色 绿色
视角 70°
透镜类型 无色不扩散
长*宽*高 3mm*1.5mm*1.4mm
通用封装 1212
安装方式 贴片安装

KPL-3015CGCK数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 KPL-3015CGCK KPL-3015CGCK数据手册

KPL-3015CGCK封装设计

查看详情并下载
Symbol
Footprint
3D Model
