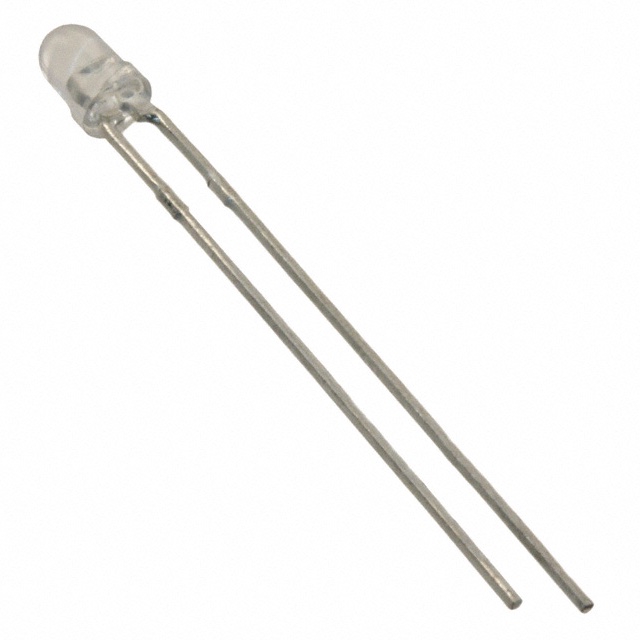

WP710A10QBC/D

产品分类: 发光二极管
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: 465mm 30° 3.3V 20mA 圆形,带圆顶 透明 蓝色 SMD 标准安装,通孔安装 2.9mm*2.9mm*5.9mm
供应商型号: 26M-WP710A10QBC/D
供应商: 云汉优选
标准整包数: 1
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 WP710A10QBC/D

WP710A10QBC/D概述

    WP710A10QBC/D 蓝色 LED 技术手册

    1. 产品简介


    WP710A10QBC/D 是一款由 Kingbright 生产的蓝色 LED(InGaN),用于各种照明和指示用途。其主要功能是提供高亮度的蓝光输出,并适用于多种应用场景,如状态指示灯、装饰照明和娱乐照明等。由于其低功耗和紧凑的封装设计,这种 LED 可以广泛应用于商业、住宅建筑照明等领域。

    2. 技术参数


    - 发射颜色: 蓝色 (InGaN)
    - 发光强度 (Iv):
    - 最小值: 1300 mcd
    - 典型值: 2300 mcd
    - 视角 (Viewing Angle): 30°
    - 半角光强 (2θ1/2): 2300 mcd
    - 最大功耗 (Pd): 120 mW
    - 反向电压 (VR): 5 V
    - 正向电流 (IF): 30 mA
    - 峰值正向电流 (IFM): 150 mA
    - 静电放电阈值 (HBM): 250 V
    - 热阻 (Junction / Ambient): 640 °C/W
    - 热阻 (Junction / Solder Point): 330 °C/W
    - 工作温度范围 (Top): -40°C 到 +85°C
    - 存储温度范围 (Tstg): -40°C 到 +85°C

    3. 产品特点和优势


    WP710A10QBC/D LED 具有以下特点和优势:
    - 低功耗: 适合需要节能的应用场合。
    - 通用 T-1 直径封装: 易于集成到各种设计中。
    - 普通引脚: 方便组装和维修。
    - 可靠且坚固: 长寿命固态可靠性。
    - 无卤素和 RoHS 合规: 环保友好。
    - 带卷包装: 便于自动化生产和储存。

    4. 应用案例和使用建议


    该 LED 主要应用于状态指示、照明、标牌和装饰照明等领域。在这些应用场景中,应特别注意静电放电对器件的影响,建议佩戴防静电腕带或手套来处理这些器件。此外,还需要确保所有设备、装备和机械都进行接地处理,以避免静电损坏。

    5. 兼容性和支持


    WP710A10QBC/D LED 适用于多种电路设计,并且厂商提供了详细的技术支持和维护信息。为了确保最佳性能和使用寿命,在焊接过程中需遵循特定的工艺要求,例如预热温度不得超过 105°C,焊接温度应在 245°C 至 255°C 之间持续 3 秒(最多 5 秒)。

    6. 常见问题与解决方案


    1. 问题: 静电放电可能导致 LED 损坏。
    - 解决方案: 使用防静电腕带或手套处理 LED。
    2. 问题: 高温导致 LED 发光衰减。
    - 解决方案: 确保操作温度不超出规定范围。
    3. 问题: 焊接时导致内部结构损伤。
    - 解决方案: 确保焊接工具不会直接接触 LED 镜片。

    7. 总结和推荐


    综上所述,WP710A10QBC/D 是一款非常适合用于状态指示和装饰照明的蓝色 LED。其低功耗、高可靠性和环保特性使其在市场上具有显著的竞争优势。强烈推荐在需要高亮度蓝光输出的各类应用中使用这款 LED。通过遵循手册中的建议和注意事项,用户可以最大限度地发挥其性能并延长使用寿命。

WP710A10QBC/D参数

参数
显示颜色 蓝色
视角 30°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 465mm
测试电流 20mA
长*宽*高 2.9mm*2.9mm*5.9mm
通用封装 SMD
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

WP710A10QBC/D数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 发光二极管 KINGBRIGHT ELECTRONIC/台湾今台电子 WP710A10QBC/D WP710A10QBC/D数据手册

WP710A10QBC/D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.6123
10+ ¥ 1.2898
50+ ¥ 1.0748
100+ ¥ 0.9922
500+ ¥ 0.9213
1000+ ¥ 0.8599
库存: 2998
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.61
直接购买
加入购物车
